Изготовленная на заказ стальная радиационная труба для систем отопления промышленных печей

Обзор продукта
Изогнутая змеевидная радиационная трубка FH® SS400 Q235 представляет собой сборную многоходовую систему нагревательных трубок, предназначенную для применения в промышленных печах, требующих экономичных решений из конструкционной стали.
В отличие от высоколегированных радиационных трубок, в этой модели используются материалы из углеродистой стали SS400 и Q235, что делает ее подходящей для:

• Среднетемпературная печь

• Структурные системы отопления

• Неэкстремальные условия окисления

• Экономически чувствительные промышленные линии термообработки


Змеевидная геометрия значительно увеличивает площадь поверхности нагрева, сохраняя при этом компактную площадь установки.

Ключевые особенности и преимущества
1. Экономичное решение для промышленного отопления.
Использование стали SS400 Q235 снижает стоимость материала, сохраняя при этом структурную целостность для среднетемпературных применений.
2. Многоходовое змеевидное распределение тепла.
Изогнутая конфигурация максимизирует длину теплообмена, обеспечивая:

• Более равномерный нагрев

• Уменьшение количества горячих точек

• Повышенная эффективность печи


3. Прочная сварная конструкция.
Все изгибы и соединения сварены точной сваркой с видимой усиленной структурой валика (как показано на изображении), что обеспечивает:

• Структурная стабильность

• Устойчивость к вибрации

• Длительная механическая прочность


4. Производство индивидуального проектирования
FH® обеспечивает полную индивидуализацию в зависимости от компоновки печи:

• Серпантин / S-тип / многопетлевая конструкция

• Расположение входа/выхода

• Интеграция базовой рамы

• Диаметр трубы и толщина стенки


5. Простота обслуживания и установки.
Модульная сварная конструкция позволяет:

• Быстрая замена

• Упрощенная интеграция печи

• Снижение стоимости простоя


Технические характеристики

Пояснение к материалу (SS400 Q235)
В этой конструкции используются широко доступные промышленные углеродистые стали:

• SS400 (конструкционная сталь японского стандарта)
  Хорошая свариваемость и общая прочность конструкции.

• Q235 (Китайская конструкционная углеродистая сталь)
  Превосходное соотношение цены и качества и гибкость изготовления.


Эта комбинация идеально подходит для неэкстремальных термических условий в печах, где не требуется легированная сталь.

Области применения
Змеевидные радиационные трубы FH® SS400 Q235 широко используются в:

• Печи для низко- и среднетемпературной термообработки

• Системы подогрева

• Промышленные сушильные печи

• Линии непрерывного нагрева продукции

• Конструктивные узлы печного оборудования

• Индивидуальные проекты печей OEM


Производственные возможности (завод FH®)
FH® специализируется на компонентах промышленных печей:

• Резка с ЧПУ и прецизионная гибка

• Тяжелая сварка (сварные швы с полным проплавлением)

• Сборка с контролем шаблона для точности геометрии

• Проверка размеров перед поставкой

• Дополнительная процедура для снятия стресса


Контроль качества
Каждый блок проходит:

• Проверка сварных швов (визуальный неразрушающий контроль)

• Проверка допусков размеров

• Проверка несущей способности

• Тестирование установки (при необходимости)


OEM / Проектирование печей по индивидуальному заказу
Мы поддерживаем производителей печей и EPC-подрядчиков посредством:

• Индивидуальный дизайн змеевидной планировки

• Интеграция с чертежами топочной камеры

• Предложения по обновлению материала (SS400 → обновление сплава, если необходимо)

• Быстрое изготовление прототипа

• Серийное производство для проектов печей

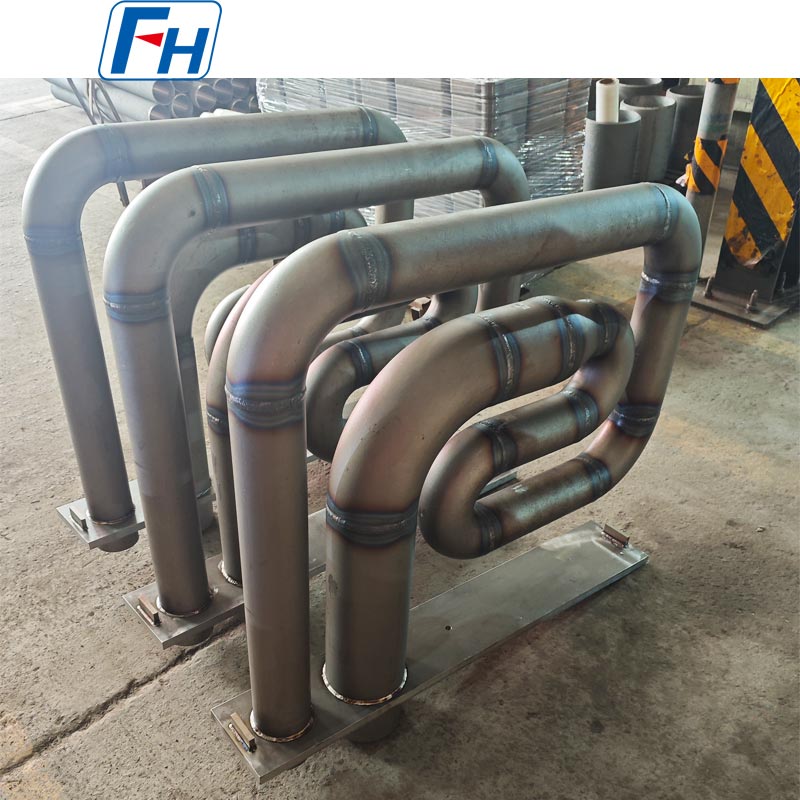

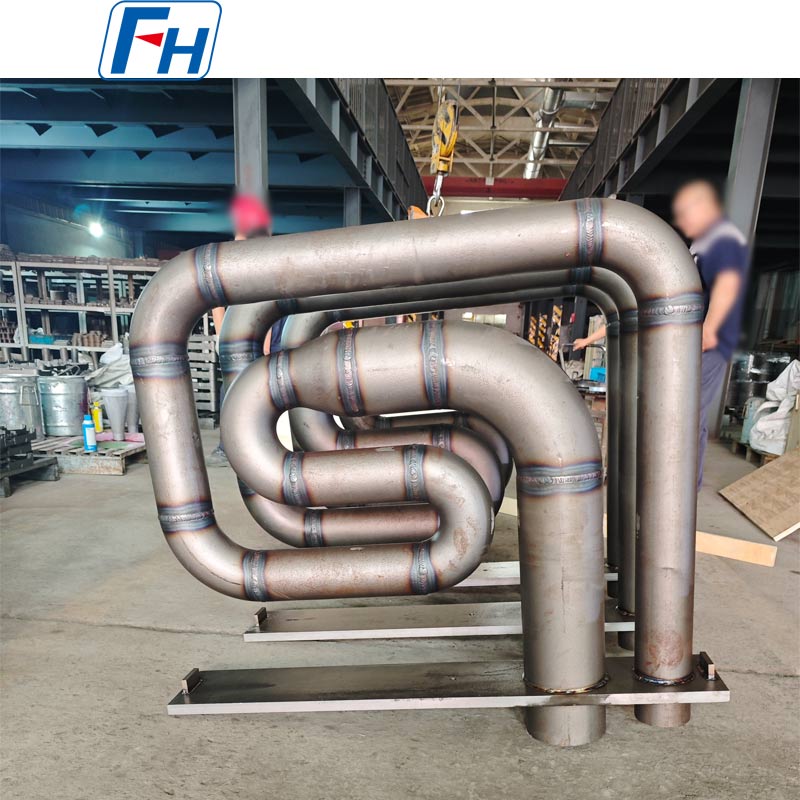

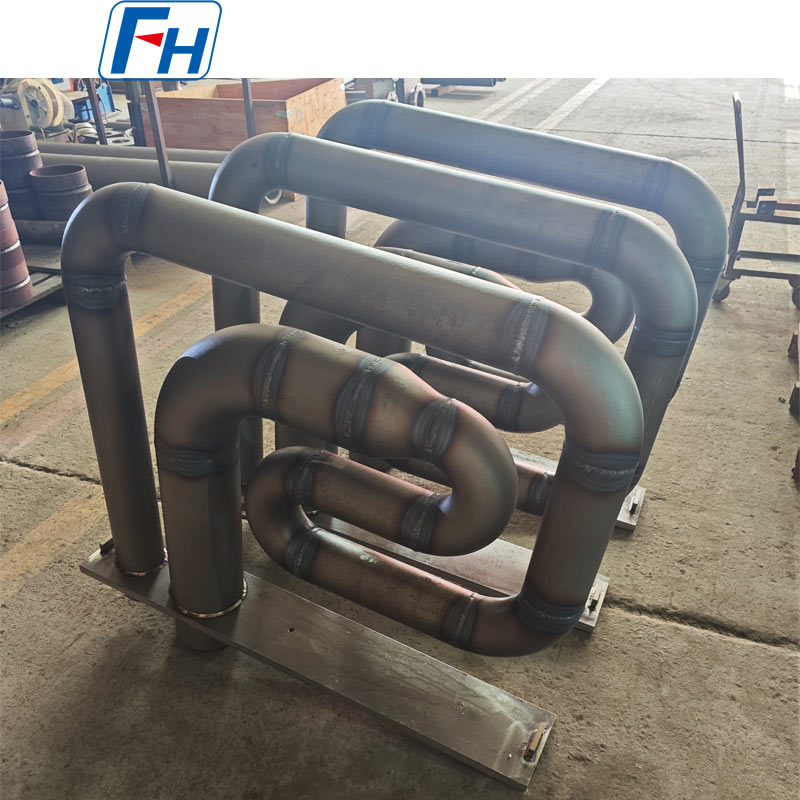

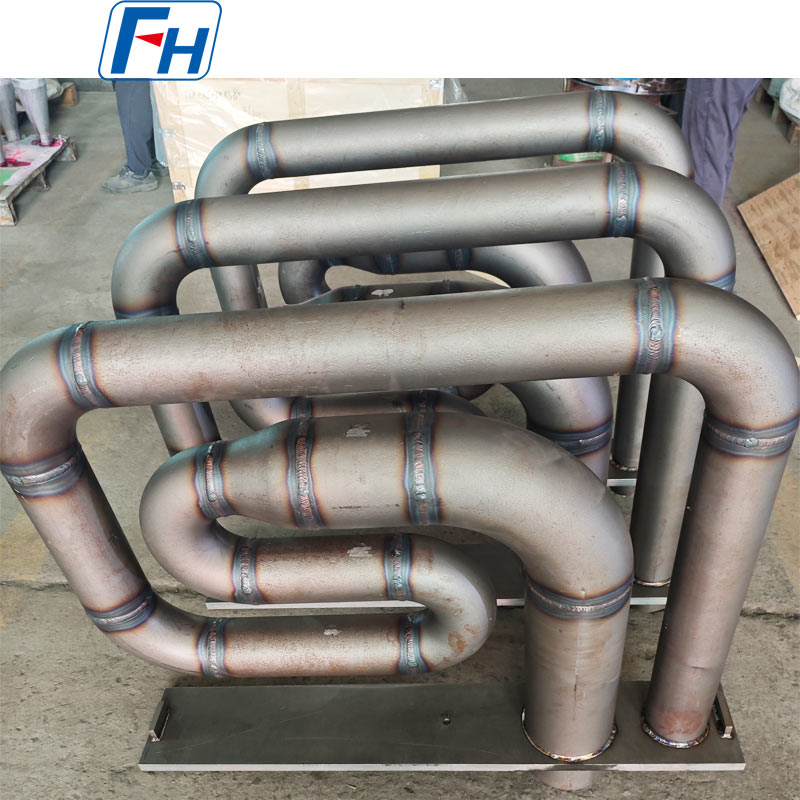

Подлинные фотографии специальных изогнутых радиационных трубок FH®


Часто задаваемые вопросы
В1: Для чего используется змеевидная излучающая трубка?
Ответ: Он используется для равномерного распределения тепла в промышленных печах с использованием многоходовой конструкции вместо прямого пути нагрева.

В2: Подходит ли SS400 Q235 для высокотемпературных печей?
A: Подходит для применения при средних и низких температурах, не рекомендуется для экстремально высокотемпературных окислительных сред.

В3: Может ли FH® настроить форму?
О: Да, FH® предоставляет полный OEM-проект на основе чертежей печи или требований к компоновке.

Вопрос 4: В каких отраслях этот продукт используется чаще всего?
A: Производители оборудования для обработки металлов, термообработки и общепромышленных печных систем.
