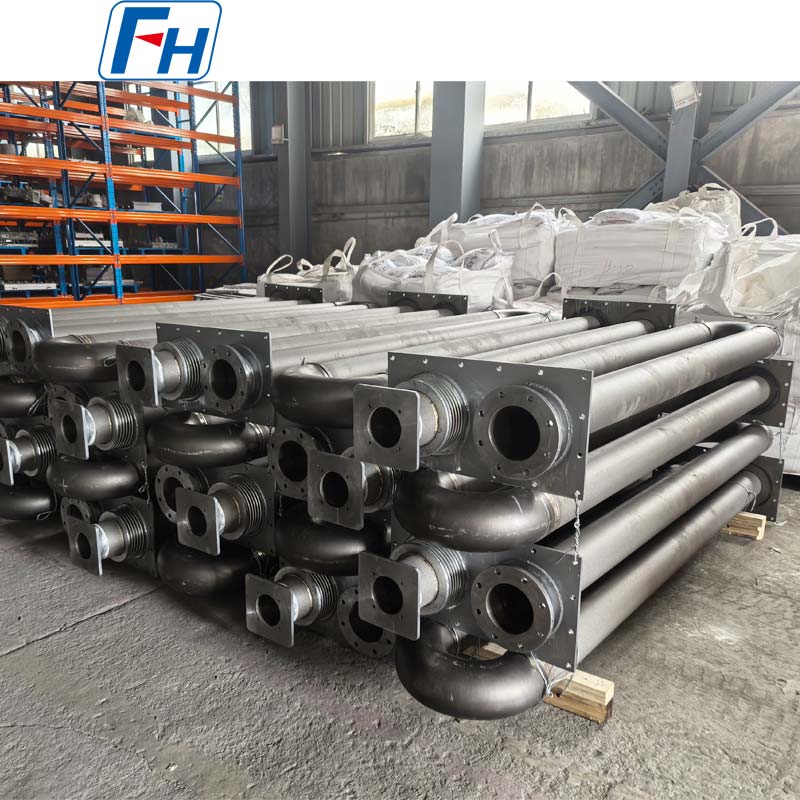

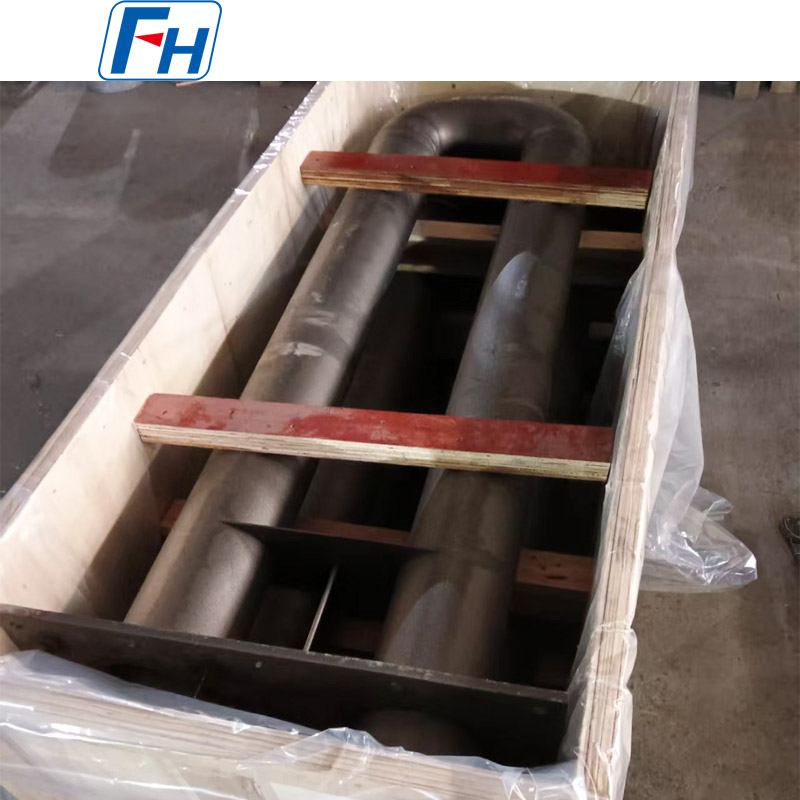

U-образная радиационная трубка для промышленных печей
U-образные излучающие трубы из сплава FH® предназначены для непрямого нагрева в промышленных печах термообработки. U-образная конструкция обеспечивает большую поверхность теплопередачи, сохраняя при этом атмосферу горения отделенной от камеры печи, что помогает добиться стабильного и равномерного нагрева печи.

Наши радиационные трубы, изготовленные из жаропрочных сплавов, могут быть изготовлены по индивидуальному заказу в зависимости от рабочей температуры, атмосферы печи, размеров труб, конструкции горелки и условий эксплуатации.

Ключевые особенности

• Высокая стойкость к окислению и высокотемпературной коррозии.

• Хорошая прочность и стабильность размеров при повышенных температурах.

• Разработан для эффективной и равномерной лучистой теплопередачи.

• Подходит для промышленных печей непрерывного и периодического действия.

• Нестандартный диаметр трубы, толщина стенки, длина и размеры U-образного изгиба
• Доступны варианты из различных жаропрочных нержавеющих сталей и сплавов на основе никеля.

• Изготовление по чертежам заказчика или существующим размерам печи.

• Возможна проверка перед отправкой


Типичные характеристики

Типичные применения
U-образные радиационные трубы широко используются в:

• Печи для термообработки

• Печи цементации

• Печи отжига

• Закалочные печи

• Непрерывные печи

• Печи с роликовым подом

• Периодические печи

• Промышленные отопительные печи

• Линии обработки стали

• Оборудование для термообработки металлов


T Они особенно подходят для печных систем, требующих непрямого нагрева и контролируемой атмосферы в печи.

Варианты материалов из жаростойких сплавов
Выбор материала имеет решающее значение для срока службы излучающей трубки.

В зависимости от температуры печи, атмосферы и условий термоциклирования компания FH® Alloy может производить радиационные трубы из различных марок жаропрочных сплавов, в том числе:

• Жаростойкие сплавы типа 1.4848/AISI 309

• Жаростойкие сплавы типа 1.4849/AISI 310

• 1.4852 жаропрочные сплавы

• 2,4879 марок жаропрочных сплавов

• Жаростойкие сплавы с высоким содержанием никеля и хрома

• Сплавы на основе никеля для более сложных условий печи


Окончательный материал следует выбирать в соответствии с фактической рабочей температурой, атмосферой печи, нагрузкой и ожидаемым сроком службы.

Таблица выбора материалов

Производство и изготовление
В зависимости от конструкции радиационные трубы U-образной формы могут быть изготовлены с использованием комбинации:
Центробежное литье/статическое литье → механическая обработка → сборка труб → изготовление U-образных изгибов → сварка → контроль размеров → чистовая обработка поверхности → окончательный контроль

Для больших или высокотемпературных радиационных трубок особое внимание уделяется:

• Прямолинейность трубы

• Постоянство толщины стенок

• Качество сварки

• Геометрия U-образного изгиба

• Габаритные размеры

• Устойчивость к высокотемпературной деформации


Это помогает уменьшить преждевременный выход из строя, вызванный термическим напряжением, окислением и искажением размеров.

Разработан для эксплуатации в высокотемпературных печах
Излучающие трубы работают в условиях повторяющихся циклов нагрева и охлаждения. Общие механизмы отказа включают в себя:

• Высокотемпературное окисление

• Термическая усталость

• Деформация ползучести

• Гибка труб

• Растрескивание сварного шва

• Локальный перегрев

• Высокотемпературная коррозия


Таким образом, FH® Alloy оценивает конструкцию радиационной трубы в соответствии с фактическими условиями печи заказчика, а не выбирает материал, основываясь только на номинальной температуре.
Для более точного подбора материала рекомендуем предоставить:
Рабочая температура, атмосфера печи, чертеж трубы, тип горелки, ожидаемый срок службы.

Излучающие трубы U-образной формы на заказ
Изготавливаем радиационные трубы П-образной формы по чертежам заказчика и требованиям печи.
Пользовательские параметры включают в себя:

• Внешний диаметр

• Внутренний диаметр

• Толщина стенки

• Длина прямой трубки

• Радиус U-образного изгиба

• Общая высота

• Размеры подключения

• Размеры фланца

• Интерфейс горелки

• Марка материала

• Требования к сварке


Существующие излучающие трубы также могут быть изготовлены по образцам, чертежам или габаритным размерам.

Проверка качества
В зависимости от требований проекта проверка может включать в себя:

• Анализ химического состава

• Проверка размеров

• Визуальный осмотр

• Проверка сварных швов

• Испытание механических свойств

• Проверка поверхности

• Проверка материала жаростойкого сплава


Дополнительные требования к проверке могут быть обсуждены перед производством.

Почему стоит выбрать сплав FH®?
FH® Alloy специализируется на изготовлении индивидуальных компонентов из жаропрочных сплавов для промышленных печей и оборудования для термообработки.
Наши производственные возможности охватывают:

• Излучающие трубы

• Печные ролики

• Приспособления для термообработки

• Корзины для печей

• Поддоны для печей

• Компоненты вентилятора печи

• Центробежно-литые трубы

• Отливки из жаростойких сплавов


Мы поддерживаем OEM-производство и производство на основе чертежей для производителей печей, термообрабатывающих заводов, сталелитейных заводов и компаний по производству промышленного оборудования по всему миру.

Запросить цену
Для получения точного ценового предложения на U-образную радиационную трубку отправьте нам:

1. Чертеж продукта

2. Диаметр трубы и толщина стенки

3. Габаритные размеры

4. Марка материала

5. Рабочая температура

6. Атмосфера печи

7. Требуемое количество

8. Фотографии существующей излучающей трубы, если таковые имеются.


Отправьте нам свой чертеж или требования к печи для выбора материала и расценки.
