U-образная радиационная трубка Cr25Ni35 – Ø124 × Ø108 × 1597 мм

Изготовленная на заказ термостойкая излучающая трубка в сборе для промышленных печей | Сплав FH®
Сплав FH® производит U-образные радиационные трубы Кр25Н35 для промышленных печей, печей термообработки и других высокотемпературных систем отопления.

Эта изготовленная по индивидуальному заказу радиационная труба U-образного типа изготовлена ​​из жаростойкого сплава с высоким содержанием хрома и никеля Cr25Ni35, размеры трубы составляют Ø124 × Ø108 × 1597 мм.

Полный комплект может поставляться с изоляционными блоками, монтажными опорными плитами и индивидуальными монтажными компонентами, что делает его пригодным для строительства новой печи, а также для замены существующих узлов радиационных труб.

Технические характеристики продукта

Размеры U-образной радиационной трубы
Основные характеристики трубки для этого продукта:
Ø124 × Ø108 × 1597 мм
Типичные размеры, которые можно настроить, включают:

• OD – наружный диаметр трубы

• ID – внутренний диаметр трубки

• L – Длина трубки

• C – Межцентровое расстояние

• H – Общая высота

• R – Радиус U-образного изгиба

• Размеры монтажной пластины

• Положения монтажных отверстий

• Размеры изоляционного блока

• Размеры подключения


Все конструктивные размеры могут быть изготовлены по техническому чертежу заказчика, схеме печи или имеющемуся образцу.

Жаропрочный сплав Кр25Н35
Cr25Ni35 — это жаропрочный сплав с высоким содержанием хрома и никеля, подходящий для компонентов промышленных печей, подвергающихся длительной эксплуатации при высоких температурах.

Для применения в радиационных трубах его основные преимущества включают в себя:

• Хорошая стойкость к высокотемпературному окислению

• Хорошая структурная стабильность при повышенных температурах.

• Подходящая прочность для обслуживания печи

• Устойчивость к повторяющимся циклам нагрева и охлаждения.

• Подходит для требовательных промышленных систем отопления.


Фактический срок службы радиационной трубки зависит не только от марки сплава, но и от:

• Рабочая температура

• Атмосфера печи

• Условия работы горелки

• Частота термоциклирования

• Размеры трубки

• Качество сварки
  Практика эксплуатации печи

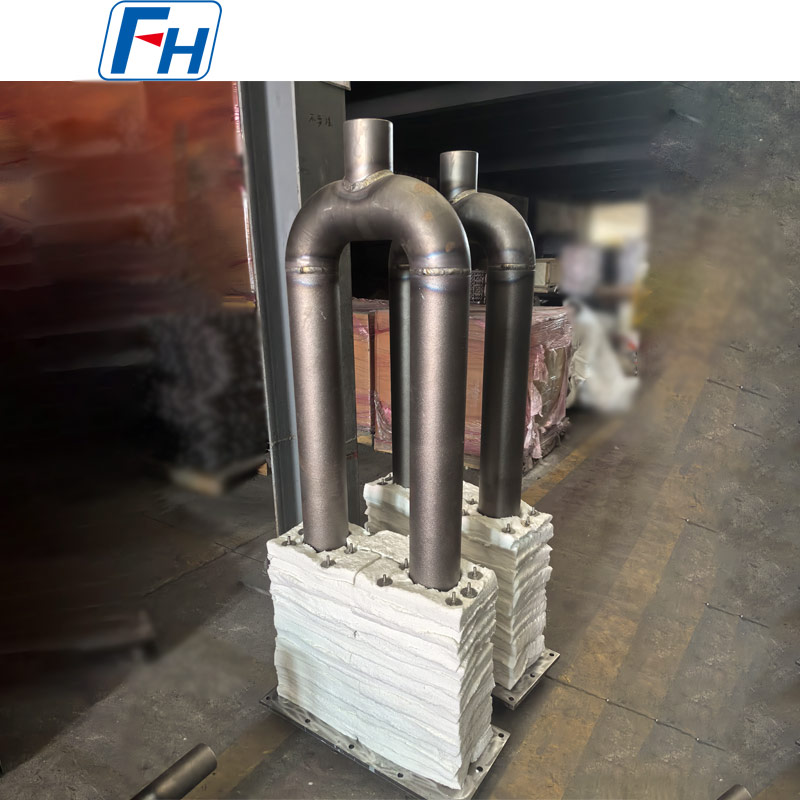

Конструкция лучистого отопления U-типа
Излучающая труба U-образной формы состоит из двух параллельных прямых секций трубы, соединенных обратным коленом.
По сравнению с простой прямой трубкой, эта конструкция обеспечивает более длинный путь лучистого нагрева, сохраняя при этом относительно компактную площадь установки.

Ключевые преимущества включают в себя:

• Увеличенная поверхность лучистого нагрева

• Компактная установка печи

• Стабильный непрямой нагрев

• Контролируемая атмосфера печи

• Уменьшение прямого контакта пламени с нагрузкой

• Гибкая настройка межосевого расстояния


Это делает U-образные радиационные трубы пригодными для многих систем промышленной термообработки и печей непрерывного действия.

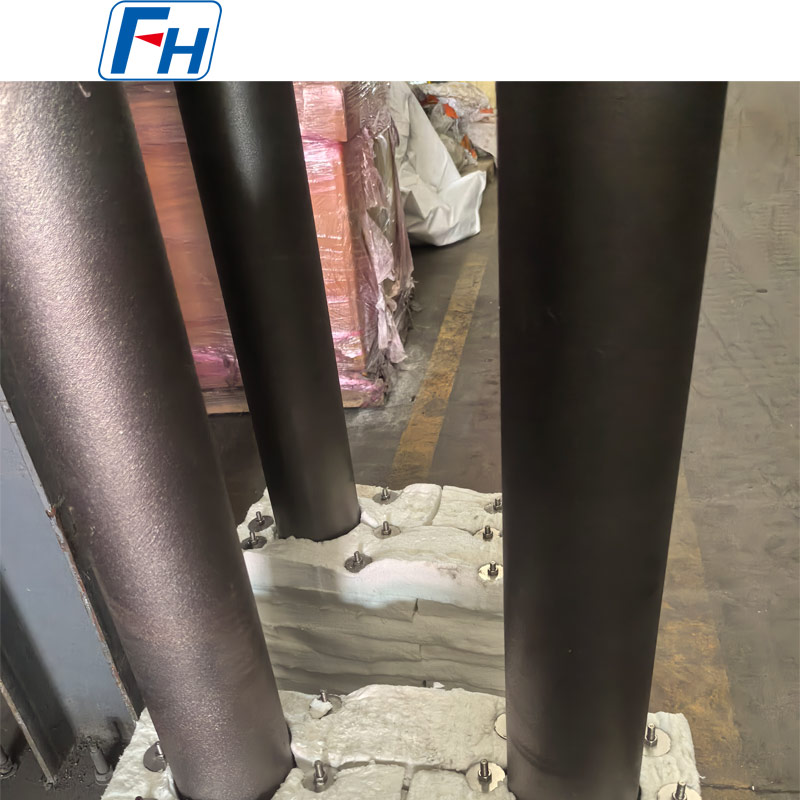

Изоляционный блок и монтажное основание в сборе
Ключевой особенностью этого продукта является встроенный изоляционный блок и конструкция монтажного основания.
Излучающая трубка может поставляться вместе с:

• Высокотемпературные изоляционные блоки

• Металлическая монтажная опорная пластина

• Монтажные отверстия

• Компоненты поддержки

• Индивидуальная конструкция крепления


Эта полная сборка помогает упростить установку и замену печи.
Изоляция и монтажная конструкция могут быть изготовлены по индивидуальному заказу в соответствии с размером отверстия печи и установочными размерами заказчика.

Предназначен для косвенного нагрева в печи.
U-образные радиационные трубы обычно используются в печных системах, где процесс горения должен оставаться отделенным от рабочей камеры печи.
Тепло передается через стенку излучающей трубы и излучается в сторону загрузки печи.

Такая схема обогрева позволяет обеспечить:

• Более равномерное распределение температуры

• Стабильная теплопередача

• Контролируемая атмосфера печи

• Уменьшение прямого контакта с пламенем

• Надежная непрерывная работа печи


Типичные применения
U-образные радиационные трубы Cr25Ni35 могут использоваться в:

• Печи для термообработки

• Печи отжига

• Закалочные печи

• Закалочные печи

• Печи цементации

• Непрерывные печи

• Печи с роликовым подом

• Печи с защитной атмосферой

• Линии обработки стали

• Промышленное отопительное оборудование


Они особенно подходят для применений, требующих индивидуальных высокотемпературных систем косвенного нагрева.

Производственный процесс
В зависимости от чертежа и конструкции изделия производство может включать:
Подготовка материала → Производство труб → Изготовление изгиба/колена → Сборка → Сварка → Изготовление монтажной пластины → Сборка изоляции → Проверка размеров → Окончательная проверка

К основным производственным средствам контроля относятся:

• Точность диаметра трубы

• Прямолинейность трубы

• Точность межцентрового расстояния

• Геометрия U-образного изгиба

• Качество сварки

• Габаритные размеры

• Выравнивание монтажной пластины

• Установка изоляционного блока


Эти факторы напрямую влияют на точность установки и долговечность эксплуатации.

Ключевые преимущества продукта
Cr25Ni35 Жаропрочный материал
Подходит для требовательных условий эксплуатации промышленных печей.
Специальные размеры Ø124 × Ø108 × 1597 мм.
Изготовлено в соответствии с конкретными требованиями к установке печи.
Компактная U-образная конструкция
Обеспечивает расширенный путь нагрева, не требуя чрезмерного пространства для печи.
Полная поставка сборки
Излучающая трубка, изоляционные блоки и монтажное основание могут поставляться вместе.
Производство на основе чертежей
Размеры и конструктивные детали могут быть изготовлены по чертежам заказчика.
Возможность замены
Существующие излучающие трубы можно воспроизвести по образцам, чертежам или измеренным размерам.

Контроль качества
В зависимости от требований проекта проверка может включать в себя:

• Проверка материала

• Проверка химического состава

• Проверка внешнего/внутреннего диаметра

• Проверка размеров

• Межосевой контроль

• Проверка сварных швов

• Проверка геометрии изгиба

• Проверка монтажной пластины

• Окончательная проверка сборки


Специальные требования к проверке могут быть подтверждены перед производством.

Почему стоит выбрать сплав FH®?
FH® Alloy специализируется на производстве нестандартных компонентов из жаропрочных сплавов для промышленных печей и оборудования для термообработки.

В наш ассортимент излучающих трубок входят:

• Cr25Ni35 U-образные радиационные трубы

• HU U-образные радиационные трубы

• Излучающие трубы P-типа

• Излучающие трубы I-типа

• Прямые излучающие трубы

• Газовые излучающие трубы

• Излучающие трубы специальной формы

• Изготовленные на заказ сборки излучающих трубок


Мы также производим печные ролики, трубы центробежного литья, приспособления для термообработки, лотки, корзины и другие компоненты печей.

Запросить цену
Для точного расчета отправьте нам:

• Технический чертеж

• Марка материала

• Внешний диаметр

• Внутренний диаметр или толщина стенки

• Общая длина

• Расстояние до центра

• Радиус U-образного изгиба

• Размеры монтажной пластины

• Рабочая температура

• Атмосфера печи

• Требуемое количество


Отправьте свой чертеж или существующие спецификации радиационной трубы в компанию FH® Alloy для технического рассмотрения и расчета стоимости.

Часто задаваемые вопросы
В1: Можете ли вы изготовить U-образные радиационные трубы Cr25Ni35 по нашему чертежу?
Да. FH® Alloy поддерживает производство по индивидуальному заказу на основе чертежей заказчика, размеров печи и существующих образцов.

В2: Можно ли изменить размеры Ø124 × Ø108 × 1597 мм?
Да. Диаметр трубы, длина, межосевое расстояние, радиус изгиба и габаритные размеры могут быть настроены по индивидуальному заказу.

В3: Можете ли вы поставить изоляционные блоки и монтажную пластину вместе?
Да. Излучающая труба U-образной формы может поставляться в сборе с изоляционными блоками, монтажными пластинами и соответствующими монтажными компонентами.

В4: Можно ли использовать этот продукт в качестве замены излучающей трубки?
Да. Мы можем воспроизвести существующие излучающие трубы по чертежам, образцам, фотографиям или измеренным размерам.

В5: Можно ли использовать другой сплав вместо Cr25Ni35?
Да. Материал можно выбрать в зависимости от фактической рабочей температуры, атмосферы печи, условий работы горелки и ожидаемого срока службы.

В6: Какая информация необходима для предложения?
Предпочтителен технический чертеж. Пожалуйста, также укажите материал, размеры, рабочую температуру, атмосферу в печи и количество.
