HU U-образная излучающая трубка – Ø152,4 × Ø142,8 × 2154,24 мм

Изготовленный на заказ узел радиационной трубы большого диаметра для промышленных печей | Сплав FH®
Сплав FH® производит радиационные трубы HU U-образной формы для промышленных печей, печей термообработки и высокотемпературных систем косвенного нагрева.

Эта изготовленная по индивидуальному заказу излучающая трубка изготовлена ​​из жаростойкого сплава HU и имеет размеры трубки Ø152,4 × Ø142,8 × 2154,24 мм (НД × ВД × Д).

U-образная конструкция большого диаметра обеспечивает расширенную поверхность лучистого нагрева, сохраняя при этом компактность установки печи. Продукт также может поставляться в сборе с высокотемпературными изоляционными блоками, монтажными опорными пластинами и индивидуальными монтажными компонентами.

FH® Alloy поддерживает OEM-производство в соответствии с чертежами заказчика, размерами печи, условиями эксплуатации и требованиями к замене.

Технические характеристики продукта

Размеры U-образной радиационной трубы
Основные характеристики этой излучающей трубки:
Ø152,4 × Ø142,8 × 2154,24 мм

• Внешний диаметр: Ø152,4 мм.

• Внутренний диаметр – внутренний диаметр: Ø142,8 мм

• Номинальная толщина стенки: 4,8 мм

• L – Длина: 2154,24 мм


Другие структурные размеры могут быть настроены по индивидуальному заказу, в том числе:

• C – Межцентровое расстояние

• H – Общая высота

• R – Радиус U-образного изгиба

• Длина прямой ноги

• Размеры монтажной пластины

• Положения монтажных отверстий

• Размеры изоляционного блока

• Размеры входного/выходного соединения


Все размеры могут быть изготовлены по чертежам заказчика или существующим размерам печи.

Жаростойкий сплав HU
HU — это жаропрочный литейный сплав с высоким содержанием хрома и никеля, обычно используемый для компонентов, работающих в промышленных условиях при повышенных температурах.

Для применения в радиационных трубах материал HU обеспечивает такие характеристики, как:

• Хорошая высокотемпературная прочность

• Хорошая стойкость к окислению

• Стабильная работа при длительном термическом воздействии

• Соответствующая устойчивость к повторяющимся циклам нагрева и охлаждения.

• Хорошая структурная стабильность для применения в промышленных печах.


Фактические эксплуатационные характеристики радиационной трубки зависят не только от марки материала. Также следует учитывать рабочую температуру, атмосферу печи, условия работы горелки, термоциклирование, геометрию труб и методы работы печи.

U-образная конструкция большого диаметра
Этот продукт с внешним диаметром 152,4 мм представляет собой относительно большую радиационную трубку U-образной формы для промышленных печных систем, требующих значительной поверхности лучистого нагрева.
Конструкция состоит из двух длинных параллельных секций труб, соединенных U-образным изгибом.

Эта конфигурация обеспечивает:

• Удлиненный путь лучистого отопления

• Большая поверхность нагрева

• Компактное расположение печи

• Стабильный непрямой нагрев

• Гибкая конструкция с межосевым расстоянием

• Адаптируемость к различным компоновкам печей.


По сравнению с простой прямой радиационной трубкой U-образная конструкция обеспечивает более длинный путь теплопередачи в ограниченном пространстве для установки.

Полная изоляция и монтажная сборка

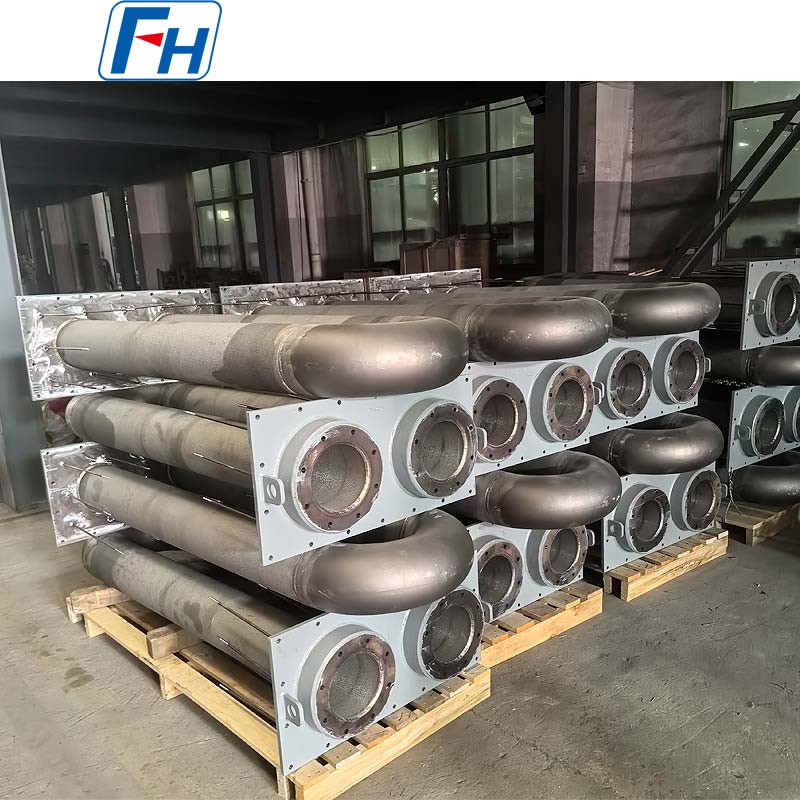

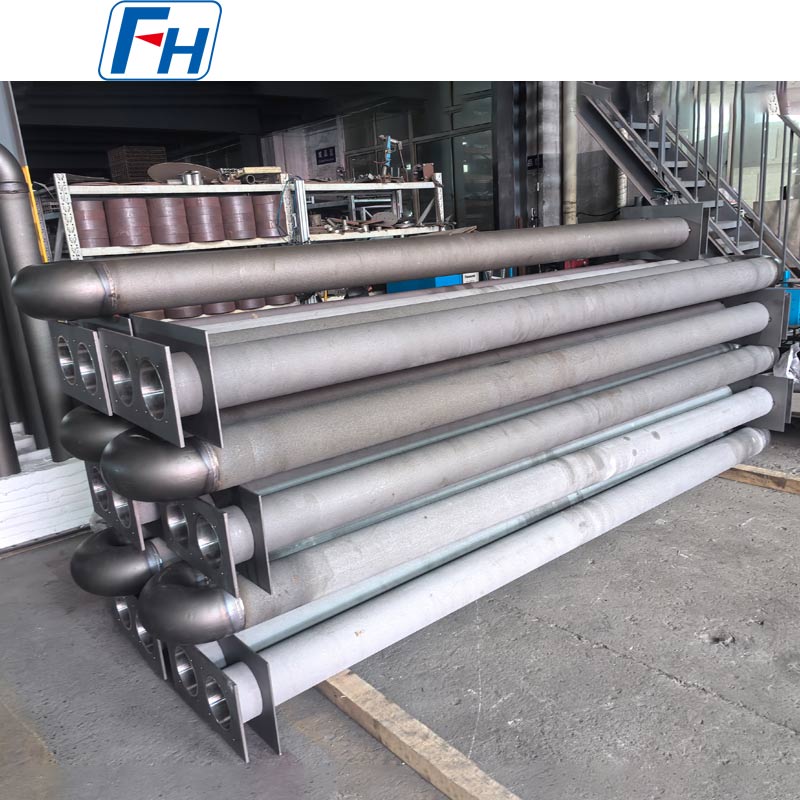

Как показано в этой конфигурации продукта, излучающая трубка может поставляться вместе с высокотемпературными изоляционными блоками и металлической монтажной опорной пластиной.
Эта полная сборка помогает упростить установку и замену.

Индивидуальные компоненты могут включать в себя:

• Толщина изоляционного блока

• Размеры изоляционного блока

• Размер базовой пластины

• Толщина опорной плиты

• Количество монтажных отверстий

• Положения монтажных отверстий

• Расстояние между трубами

• Несущая конструкция


Для производителей печей и проектов по замене FH® Alloy может предоставить полную сборку, а не только поставку голой радиационной трубы.

Косвенный нагрев печи
U-образные радиационные трубы широко используются в промышленных печах, где источник тепла или дымовые газы должны оставаться отделенными от рабочей камеры печи.
Тепло, образующееся внутри трубы, передается через стенку трубы и излучается в сторону загрузки печи.

Такая система отопления может помочь обеспечить:

• Контролируемая атмосфера печи

• Уменьшение прямого контакта с пламенем

• Стабильное распределение тепла

• Более равномерная температура печи

• Надежное непрерывное нагревание


Типичные применения
Излучающие трубы HU U-образной формы могут использоваться в:

• Печи для термообработки

• Печи отжига

• Закалочные печи

• Закалочные печи

• Печи цементации

• Непрерывные печи

• Печи с роликовым подом

• Печи с защитной атмосферой

• Линии обработки стали

• Промышленное отопительное оборудование


Эта спецификация особенно подходит для систем, требующих длинных U-образных радиационных трубок большого диаметра для высокотемпературного непрямого нагрева.

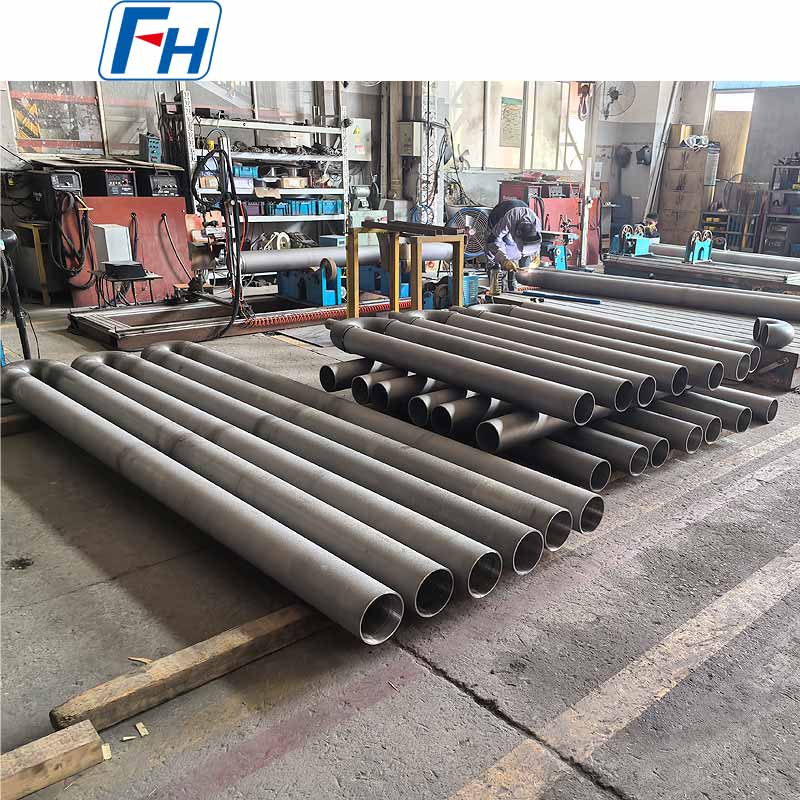

Производственный процесс
В зависимости от технического чертежа процесс изготовления может включать:
Подготовка материала → Производство труб → Изготовление U-образных изгибов / колен → Сборка → Сварка → Механическая обработка → Изготовление монтажной пластины → Сборка изоляции → Проверка размеров → Окончательная проверка

К основным производственным контролям относятся:

• Внешний и внутренний диаметр

• Толщина стенки

• Прямолинейность трубы

• Расстояние до центра

• Геометрия изгиба

• Качество сварки

• Габаритные размеры

• Выравнивание монтажной пластины

• Монтаж изоляционного узла


Точный контроль размеров особенно важен для радиационной трубы длиной 2154,24 мм, поскольку правильность установки напрямую влияет на сборку печи и эксплуатационные характеристики.

Ключевые преимущества продукта
Жаростойкий сплав HU
Разработан для требовательных условий эксплуатации промышленных печей.
Большой диаметр Ø152,4 мм
Обеспечивает значительную поверхность лучистого нагрева.
Длина трубки 2154,24 мм
Подходит для крупных промышленных печей.
Номинальная толщина стенки 4,8 мм
Рассчитано на основе указанного наружного диаметра 152,4 мм и внутреннего диаметра 142,8 мм.
Полная поставка сборки
Доступен с изоляционными блоками, опорными пластинами и монтажными компонентами.
Индивидуальное проектирование
Расстояние между центрами, радиус изгиба, монтажная конструкция и другие размеры могут быть настроены по индивидуальному заказу.
Производство замены
Существующие сборки радиационных трубок можно воспроизвести по чертежам, образцам или измеренным размерам.

Контроль качества
В зависимости от требований проекта проверка может включать в себя:

• Проверка материала

• Проверка химического состава

• Проверка наружного диаметра

• Проверка внутреннего диаметра

• Толщина стенки measurement

• Проверка общей длины

• Межосевой контроль

• Геометрия изгиба inspection

• Проверка сварных швов

• Проверка монтажной пластины

• Окончательная проверка сборки


Дополнительные требования к проверке могут быть согласованы перед производством.

Почему стоит выбрать сплав FH®?
FH® Alloy специализируется на изготовлении индивидуальных компонентов из жаропрочных сплавов для промышленных печей и оборудования для термообработки.

В наш ассортимент излучающих трубок входят:

• HU U-образные радиационные трубы

• Cr25Ni35 U-образные радиационные трубы

• Излучающие трубы P-типа

• Излучающие трубы I-типа

• Прямые излучающие трубы

• Газовые излучающие трубы

• Излучающие трубы специальной формы

• Изготовленные на заказ сборки излучающих трубок


Мы также производим печные ролики, трубы для центробежного литья, приспособления для термообработки, поддоны для печей, корзины для печей и другие компоненты печей по индивидуальному заказу.

Запросить цену
Для точного расчета укажите:

1. Технический чертеж

2. Марка материала

3. Внешний диаметр

4. Внутренний диаметр или толщина стенки

5. Общая длина

6. Расстояние до центра

7. Радиус U-образного изгиба

8. Размеры монтажной пластины

9. Рабочая температура

10. Атмосфера печи

11. Требуемое количество


Отправьте свой чертеж или существующие спецификации радиационной трубы в компанию FH® Alloy для технического рассмотрения и расчета стоимости.

Часто задаваемые вопросы
В1: Можете ли вы изготовить U-образные излучающие трубы диаметром 152,4 × 142,8 × 2154,24 мм?
Да. Компания FH® Alloy может изготовить радиационную трубку этой спецификации HU, а также отрегулировать размеры в соответствии с конструкцией вашей печи.

В2: Какова толщина стены?
Учитывая внешний диаметр 152,4 мм и внутренний диаметр 142,8 мм, номинальная радиальная толщина стенки составляет 4,8 мм.

В3: Можно ли настроить межосевое расстояние?
Да. Расстояние между центрами, радиус изгиба, длина прямых опор, общая высота и установочные размеры могут быть настроены по индивидуальному заказу.

В4: Можете ли вы поставить изоляционные блоки и монтажное основание?
Да. Излучающая труба может поставляться в сборе с индивидуальными изоляционными блоками, монтажными пластинами и соответствующими установочными компонентами.

В5: Можно ли заменить HU другим жаростойким сплавом?
Да. Материал можно выбрать в зависимости от рабочей температуры, атмосферы печи, условий термоциклирования и ожидаемого срока службы.

В6: Можете ли вы изготовить сменные излучающие трубки?
Да. Существующие излучающие трубы могут быть воспроизведены по техническим чертежам, образцам, фотографиям или измеренным размерам.
