Изготовленная на заказ радиационная трубка P-типа для промышленных печей

Излучающая трубка из жаростойкого сплава в сборе | Изготовленная на заказ монтажная пластина и соединения | Сплав FH®
Сплав FH® производит радиационные трубы P-типа по индивидуальному заказу для промышленных печей и оборудования для термообработки, поставляя полные сборки радиационных трубок в соответствии с чертежами заказчика, размерами печи, рабочей температурой, атмосферой и требованиями к системе горелок.

П-образная конфигурация сочетает в себе длинные прямые излучающие секции с обратными коленами, создавая удлиненный путь нагрева в относительно компактном пространстве печи.

Этот тип излучающей трубы подходит для промышленных систем отопления, требующих непрямого нагрева, контролируемой атмосферы в печи, стабильного распределения тепла и индивидуальной интеграции печи.

Обзор продукта
Излучающая труба P-типа использует несколько прямых секций трубы и обратные изгибы для формирования непрерывного пути нагрева.
По сравнению с обычной прямой радиационной трубой конструкция P-типа может обеспечить более длинную излучающую поверхность, сохраняя при этом компактность установки.

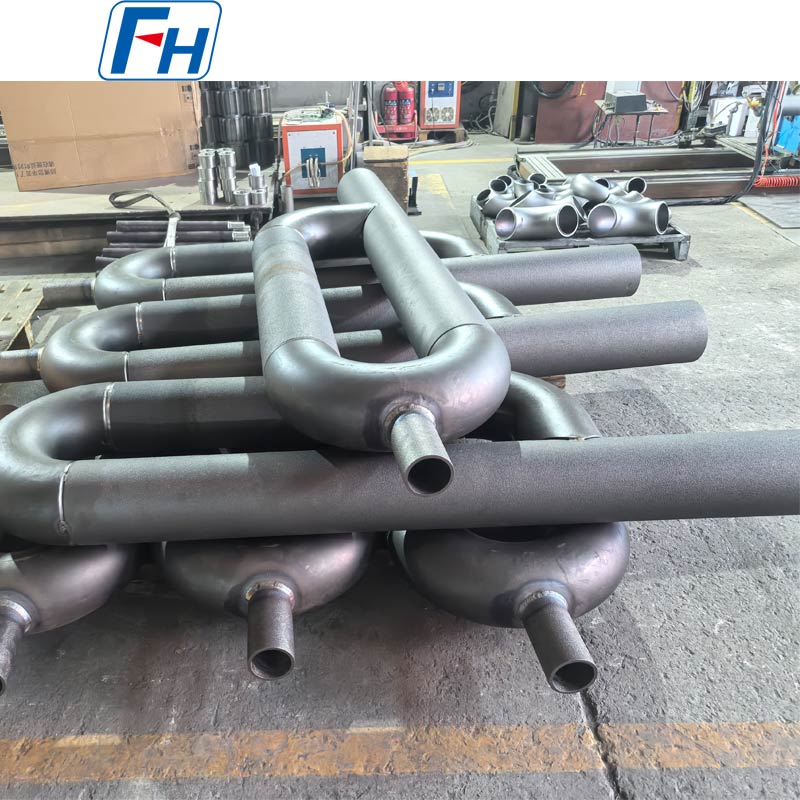

Показанный продукт может быть изготовлен в виде полной сборки, включающей:

• Основные секции радиационной трубы

• Возвратные изгибы

• Монтажная пластина

• Подключение со стороны горелки

• Выходное/вытяжное соединение

• Компоненты поддержки

• Пользовательские интерфейсы установки


FH® Alloy поддерживает как новые проекты печей, так и производство замены радиационных труб.

Типичные характеристики

Размеры радиационной трубки P-типа
Каждая радиационная труба П-типа может быть изготовлена по макету печи заказчика.

К типичным размерным параметрам относятся:

• OD – наружный диаметр трубы

• WT – Толщина стенки

• L – Общая длина

• C – Межцентровое расстояние

• R – Радиус обратного изгиба

• W – Общая ширина

• Монтажная пластина dimensions

• Диаметр соединительной трубки

• Длина соединения

• Размеры монтажного отверстия

• Размеры интерфейса горелки


Справочник по чертежам

• НД = внешний диаметр

• WT = толщина стенки

• L = общая длина

• C = Межосевое расстояние

• R = радиус изгиба


Все размеры могут быть изменены в соответствии с чертежами заказчика, образцами или существующими размерами печи.

П-образная многопроходная структура
Основное различие между радиационной трубой P-типа и обычной прямой радиационной трубой заключается в ее геометрии обратного потока.
Несколько прямых секций соединены изогнутыми обратными секциями, образуя более длинный внутренний путь потока.
Данная конструкция может обеспечить:

• Увеличенная поверхность лучистого нагрева

• Более длинный путь нагрева

• Компактная установка

• Гибкая компоновка печи

• Стабильная теплопередача

• Индивидуальное расположение горелки и выхлопа


Точная геометрия P-типа должна быть разработана в соответствии с реальной печью, а не использовать один стандартный размер для каждого применения.

Жаропрочные сплавы
Выбор материала имеет решающее значение для срока службы излучающей трубки.
FH® Alloy может производить радиационные трубы P-типа из различных термостойких материалов, в том числе:

• 1.4848

• 1.4849

• 1.4852

• 2.4879

• Cr-Ni жаропрочные сплавы

• Высоконикелевые жаропрочные сплавы

• Жаропрочные сплавы на основе никеля

• Другие сорта по желанию заказчика


При выборе материала следует учитывать:

• Рабочая температура

• Атмосфера печи

• Условия работы горелки

• Частота термоциклирования

• Условия окисления

• Толщина стенки трубы

• Требуемый срок службы


Если материал не указан, FH® Alloy может оказать помощь в выборе материала на основе фактических условий эксплуатации печи.

Предназначен для косвенного нагрева в печи.
Излучающие трубы P-типа обычно используются там, где пламя горелки и дымовые газы должны оставаться отделенными от рабочей камеры печи.
Тепло передается через стенку излучающей трубы и излучается к заготовкам внутри печи.
Такая договоренность может помочь обеспечить:

• Контролируемая атмосфера печи

• Уменьшение прямого контакта с пламенем

• Более стабильный нагрев

• Равномерное распределение температуры

• Надежная непрерывная работа


Специальная монтажная пластина и соединения

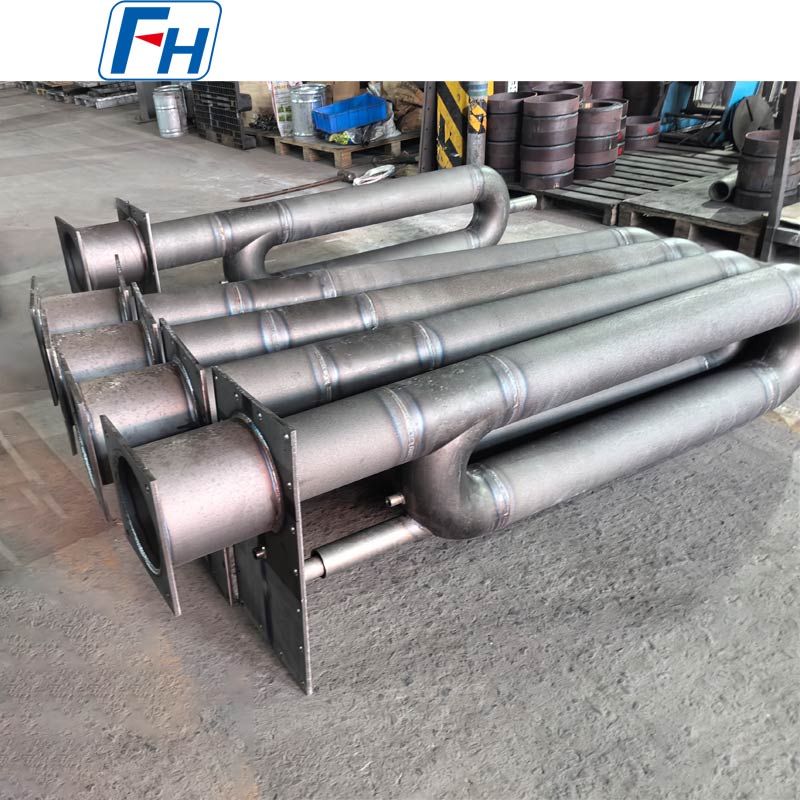

Показанная излучающая труба P-типа использует специальную монтажную пластину и конструкцию торцевого соединения.
FH® Alloy может настроить:

• Монтажная пластина width and height

• Толщина пластины

• Количество монтажных отверстий

• Диаметр и положение отверстия

• Подключение горелки

• Вытяжное соединение

• Диаметр соединительной трубки

• Структура поддержки

• Ориентация установки


Это позволяет всей сборке соответствовать существующему интерфейсу печи заказчика.

Типичные применения
Излучающие трубы П-типа широко используются в:

• Печи для термообработки

• Печи отжига

• Закалочные печи

• Закалочные печи

• Печи цементации

• Непрерывные печи

• Печи с роликовым подом

• Печи с защитной атмосферой

• Линии обработки стали

• Промышленные системы отопления


Они особенно подходят для применений, требующих длинного пути лучистого нагрева в ограниченном пространстве печи.

Производственный процесс
В зависимости от конструкции изготовление может включать в себя:
Подготовка материала → Производство труб → Подготовка прямого сечения → Изготовление обратного изгиба → Сборка → Сварка → Изготовление монтажной пластины → Механическая обработка → Контроль размеров → Очистка поверхности → Окончательный контроль

К основным производственным контролям относятся:

• Прямолинейность трубы

• Постоянство толщины стенок

• Геометрия изгиба

• Расстояние до центра

• Качество сварки

• Выравнивание соединений

• Монтажная пластина accuracy

• Общий размерный допуск


Для сложных конструкций P-типа особенно важно поддерживать правильное выравнивание между несколькими секциями труб.

Ключевые преимущества
Удлиненный путь нагрева
P-образная конструкция обеспечивает более длинный путь излучения, чем простая прямая трубка.
Компактная компоновка печи
Несколько секций труб могут быть расположены на ограниченной площади установки печи.
Изготовленные на заказ жаропрочные материалы
Материал можно выбрать в зависимости от температуры печи и атмосферы.
Полное сборочное производство
Секции труб, колена, монтажные пластины и соединительные конструкции могут поставляться как один узел.
Производство на основе чертежей
Подходит для индивидуальных проектов промышленных печей.
Производство замены
Существующие излучающие трубы П-типа можно воспроизвести по чертежам, образцам, фотографиям или измерениям размеров.

Контроль качества
В зависимости от требований заказчика проверка может включать в себя:

• Проверка материала

• Анализ химического состава

• Проверка размеров

• Измерение толщины стенки

• Проверка размеров изгиба

• Расстояние до центра inspection

• Проверка сварных швов

• Монтажная пластина inspection

• Проверка размеров соединения

• Окончательная проверка сборки


Специальные требования к проверке могут быть согласованы перед производством.

Почему стоит выбрать сплав FH®?
FH® Alloy специализируется на изготовлении индивидуальных компонентов из жаропрочных сплавов для промышленных печей и оборудования для термообработки.
В наш ассортимент излучающих трубок входят:

• Излучающие трубы P-типа

• U-образные радиационные трубы

• Излучающие трубы I-типа

• Прямые излучающие трубы

• Газовые излучающие трубы

• Излучающие трубы специальной формы

• Изготовленные на заказ сборки излучающих трубок


Мы также производим:

• Печные ролики

• Центробежно-литые трубы

• Приспособления для термообработки

• Поддоны для печей

• Корзины для печей

• Изготовленные на заказ термостойкие компоненты печи


FH® Alloy поддерживает OEM-производство, производство на основе чертежей, проекты замены и индивидуальный выбор сплавов для международных клиентов.

Запросить цену
Для получения точной цены на радиационную трубку типа P, пожалуйста, предоставьте:

1. Технический рисунок или эскиз

2. Внешний диаметр трубки

3. Толщина стенки

4. Габаритные размеры

5. Расстояние до центра

6. Размеры обратного изгиба

7. Марка материала

8. Монтажная пластина dimensions
9. Детали подключения горелки/вытяжки

10. Рабочая температура

11. Атмосфера печи

12. Требуемое количество


Отправьте свой чертеж или существующие спецификации радиационной трубы в компанию FH® Alloy для технического рассмотрения и расчета стоимости.

Часто задаваемые вопросы
В1: Можете ли вы изготовить радиационные трубы P-типа по нашему чертежу?
Да. FH® Alloy специализируется на индивидуальном производстве на основе чертежей, образцов и размеров печи заказчика.

В2: В чем разница между радиационными трубками P-типа и U-типа?
Излучающая труба U-образного типа обычно состоит из двух основных параллельных ветвей, соединенных одним обратным коленом. В радиационной трубе P-типа используется более сложная конструкция обратного потока с несколькими секциями, что позволяет увеличить путь нагрева внутри печи.

В3: Можно ли настроить монтажную пластину?
Да. Размеры, толщина плиты, монтажные отверстия, отверстия для подключения и положения установки могут быть изготовлены в соответствии с чертежом печи.

В4: Какие материалы можно использовать?
Доступные варианты включают сплавы 1.4848, 1.4849, 1.4852, 2.4879, сплавы с высоким содержанием хрома и никеля, сплавы на основе никеля и другие жаростойкие марки, указанные заказчиком.

В5: Можете ли вы изготовить сменные радиационные трубки P-типа?
Да. Существующие продукты могут быть воспроизведены с использованием чертежей, образцов, фотографий или измеренных размеров.

В6: Можете ли вы поставить полную сборку излучающей трубки?
Да. FH® Alloy может изготовить секции труб, возвратные колена, монтажную пластину, соединения и соответствующие структурные компоненты в виде полной сборки.
