Излучающие трубы FH® – высокопроизводительные компоненты печей

Обзор продукта
Излучающая трубка FH® — это высококачественный и долговечный компонент, предназначенный для промышленных печей и систем термообработки. Радиационные трубы FH®, разработанные для обеспечения максимальной тепловой эффективности, длительного срока службы и надежной работы, идеально подходят для печей, работающих на природном газе, водороде или других промышленных газовых печах, используемых в автомобильной, аэрокосмической, сталелитейной и металлургической промышленности.

Излучающие трубы FH®, изготовленные из жаропрочных сплавов премиум-класса и суперсплавов на основе кобальта, обладают превосходной стойкостью к окислению, науглероживанию и термической усталости, что делает их пригодными для непрерывных высокотемпературных операций.

Ключевые особенности

Исключительные высокотемпературные характеристики
Излучающие трубы FH® рассчитаны на постоянную температуру печи до 1200°C, сохраняя структурную целостность в суровых условиях.
Превосходная стойкость к окислению и науглероживанию
Изготовлен из жаростойких сплавов премиум-класса, устойчивых к образованию накипи, окислению и науглероживанию, что продлевает срок службы.
Эффективная теплопередача
Оптимизированная конструкция обеспечивает равномерное распределение тепла, повышая эффективность печи и снижая потребление энергии.
Прочная и надежная конструкция
Прочные материалы и прецизионное производство обеспечивают долговечность даже при повторяющихся термических циклах.
Индивидуальные решения
Доступны различной длины, диаметра, толщины стенок и материалов для соответствия различным типам печей и промышленному применению.

Приложения
Излучающие трубы FH® широко используются в:

Газовые промышленные печи
Линии отжига, цементации и отпуска
Печи непрерывного и периодического действия
Термическая обработка компонентов автомобильной и аэрокосмической промышленности
Обработка стали и сплавов
Точное машиностроение и металлургия

Почему стоит выбрать излучающие трубы FH®?

Высокая тепловая эффективность
Оптимизированная конструкция трубок обеспечивает эффективную теплопередачу и экономию энергии.
Длительный срок службы
Превосходная стойкость к окислению, науглероживанию и термической усталости снижает частоту технического обслуживания и замены.
Надежная работа печи
Поддерживает стабильные тепловые характеристики для получения равномерных результатов термообработки.
Индивидуальная инженерная поддержка
FH® предлагает полностью настраиваемые трубы в соответствии с размерами печи, типом топлива и производственными требованиями.
Нам доверяют мировые промышленные производители
Излучающие трубы FH® используются ведущими предприятиями по термообработке и производственными предприятиями в Европе и Северной Америке.

Таблица марок материалов

Жаропрочная сталь
/	ГБ	DIN	АСТМ	ДЖИС	Химический состав (%)								Максимальная рабочая температура
/	ГБ	DIN	АСТМ	ДЖИС	C	Си	Мин.	Кр	Ни	Нб/Кб	Мо	Другое	Максимальная рабочая температура
1	ЗГ40Кр27Н4	1.4823	HD	Щ11	0,30 - 0,50	≤2,00	≤1,00	24.00 - 28.00	4.00 - 6.00	-	≤0,50	-	1050℃
2	ЗГ40Кр22Ни10	1.4826	ВЧ	Щ12	0,30 - 0,50	1.00 - 2.50	≤2,00	19.00 - 23.00	8.00 - 12.00	-	≤0,50	-	950 ℃
3	ЗГ30Кр28Н10	-	ОН	Щ17	0,20 - 0,50	≤2,00	≤2,00	26.00 - 30.00	8.00 - 11.00	-	-	-	1050℃
4	ЗГ40Кр25Ни12	1.4837	ХХ	Щ13	0,30 - 0,50	1.00 - 2.50	≤2,00	24.00 - 27.00	11.00 - 14.00	-	≤0,50	-	1050℃
5	ЗГ30Кр28Ни16	-	Привет	Щ18	0,20 - 0,50	≤2,00	≤2,00	26.00 - 30.00	14.00 - 18.00	-	-	-	1100℃
6	ЗГ40Кр25Ни20Си2	1.4848	Гонконг	Щ21	0,30 - 0,50	≤1,75	≤1,50	23.00 - 27.00	19.00 - 22.00	-	≤0,50	-	1100℃
7	ЗГ30Кр20Ни25	-	HN	Щ19	0,20 - 0,50	≤2,00	≤2,00	19.00 - 23.00	23.00 - 27.00	-	-	-	1100℃
8	ЗГ40Кр19Ни39	1.4865	ХУ	Щ20	0,35 - 0,75	≤2,50	≤2,00	17.00 - 21.00	37.00 - 41.00	-	-	-	1020℃
9	ЗГ40Кр15Ни35	1.4806	ХТ	Щ15	0,35 - 0,70	≤2,00	≤2,00	15.00 - 19.00	33.00 - 37.00	-	≤0,50	-	1000℃
10	ЗГ40Кр25Ни35Нб	1.4852	HPCb	Щ24Нб	0,30 - 0,50	≤2,00	≤2,00	24.00 - 28.00	33.00 - 37.00	0,80 - 1,80	≤0,50	-	1100℃
11	ЗГ40Кр19Ни39Nb	1.4849	-	-	0,30 - 0,50	1.00 - 2.50	≤2,00	18.00 - 21.00	36.00 - 39.00	1.20- 1.80	≤0,50	-	1100℃
12	ЗГ40Кр24Ни24Нб	1.4855	-	-	0,30 - 0,50	1.00 - 2.50	≤2,00	23.00 - 25.00	23.00 - 25.00	0,80 - 1,80	≤0,50	-	1050℃
13	ЗГ40Кр25Ни35	1.4857	HP	Щ24	0,35 - 0,50	1.00 - 2.50	≤2,00	24.00 - 28.00	33.00 - 37.00	-	≤0,50	-	1100℃
14	ЗГ1Кр20Ни32Нб	1.4859	-	-	0,06 - 0,15	0,50 - 1,50	≤2,00	19.00 - 21.00	31.00 - 33.00	0,50 - 1,50	≤0,50	-	1050℃
15	ЗГ45Кр12Ни60	-	HW	-	0,35 - 0,75	≤2,00	≤2,00	10.00 - 14.00	58.00 - 62.00	-	-	-	1100℃
16	ЗГ45Кр18Ни66	-	ХХ	-	0,35 - 0,75	≤2,00	≤2,00	15.00 - 19.00	64.00 - 68.00	-	-	-	1100℃
17	ЗГ1Кр28Ко50	2.4778	-	-	0,05 - 0,25	0,50 - 1,00	≤1,50	27.00 - 30.00	≤1,00	≤0,50	≤0,50	Со: 48,0 - 52,0	1200 ℃
18	ЗГ30Кр28Ко50Нб	2.4779	-	-	0,25 - 0,35	0,50 - 1,50	0,50 - 1,50	27.00 - 29.00	-	1,50 - 2,50	≤0,50	Со: 48,0 - 52,0	1200 ℃
19	ЗГ40Кр28Ни48В5	2.4879	-	Щ42	0,35 - 0,55	1.00 - 2.00	≤1,50	27.00 - 30.00	47.00 - 50.00	-	≤0,50	Ш: 4,0–5,5	1200 ℃

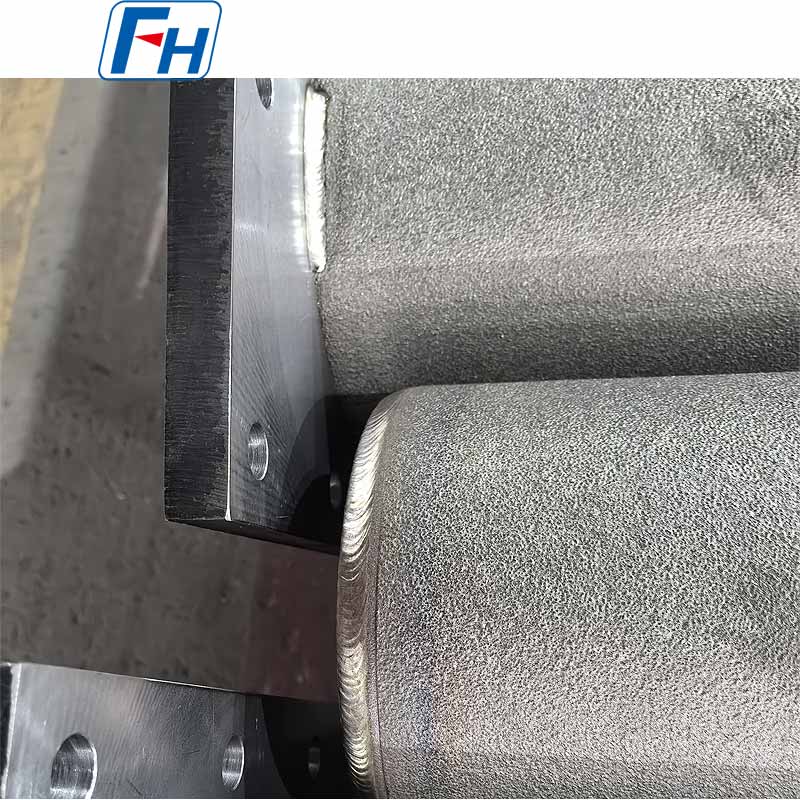

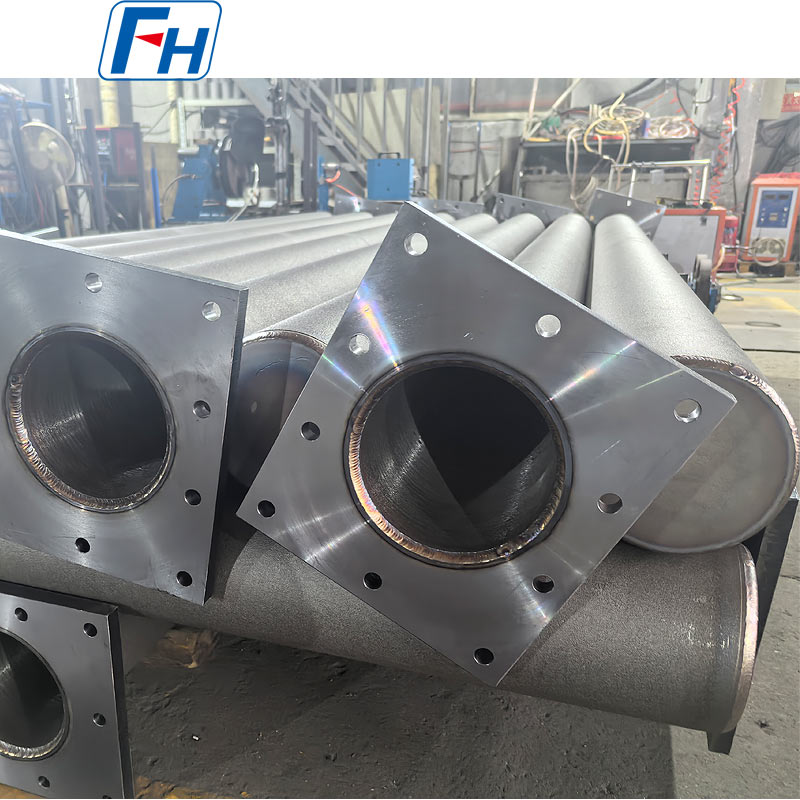

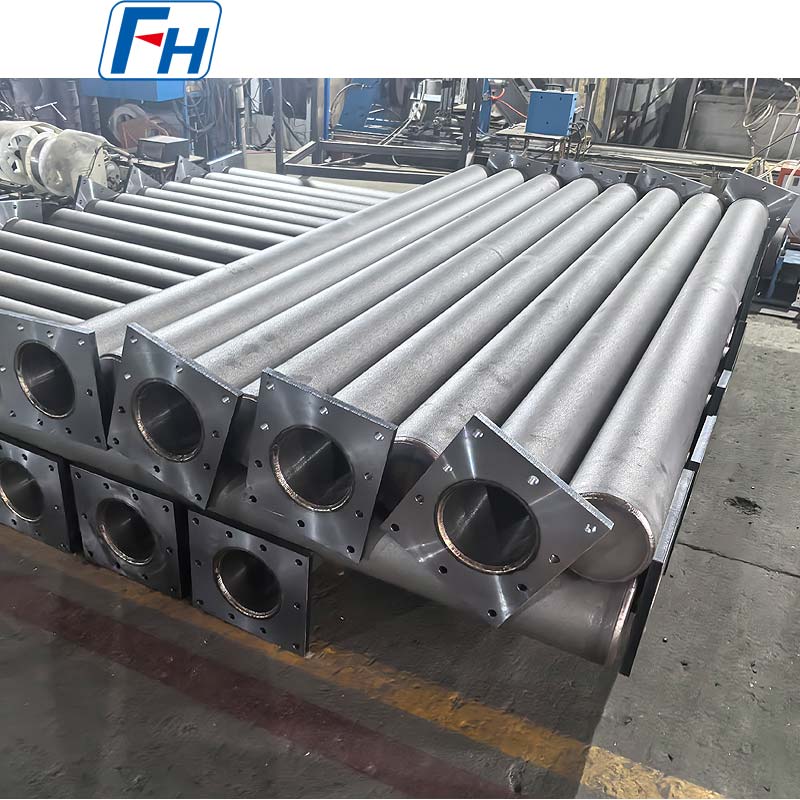

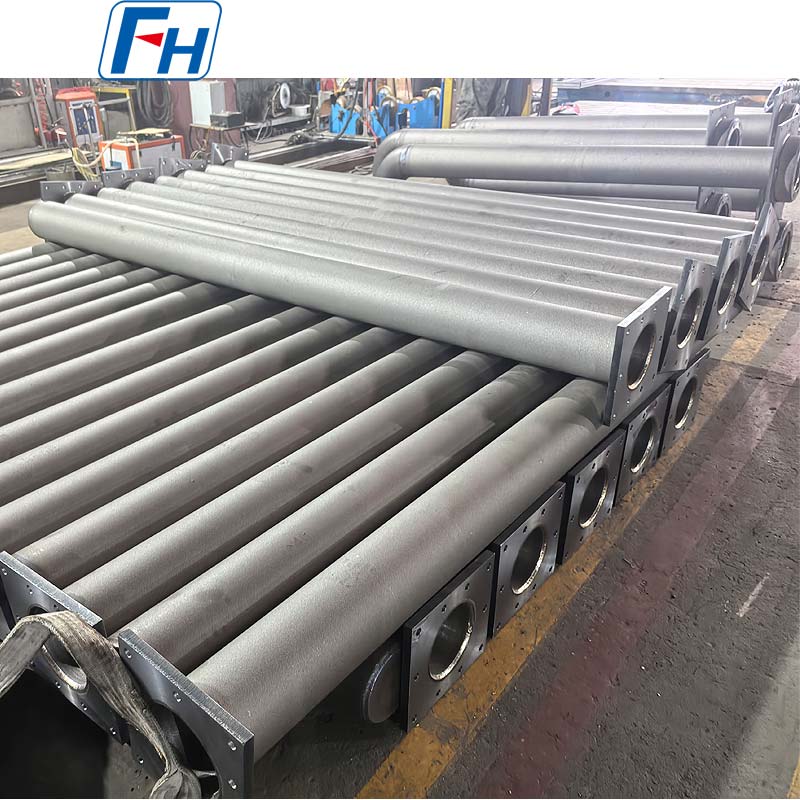

Подлинные фотографии излучающих трубок FH®

Часто задаваемые вопросы

Вопрос: Для каких типов печей подходят радиационные трубы FH®?
Ответ: Излучающие трубы FH® широко используются в газовых, непрерывных, периодических печах, печах для отжига и термической обработки.

Вопрос: Какие материалы доступны для радиационных трубок FH®?
Ответ: Мы предлагаем варианты из жаростойкой легированной стали и суперсплава на основе кобальта HR25 для различных условий и температур печи.

Вопрос: Какова максимальная рабочая температура?
Ответ: Излучающие трубы FH® обычно могут работать непрерывно при температуре до 1200°C.

Вопрос: Может ли компания FH® производить излучающие трубы по индивидуальному заказу?
А: Да. Мы предлагаем индивидуальные диаметры, длины, толщины стенок и конструкции труб в соответствии с техническими характеристиками вашей печи.

Вопрос: Каковы преимущества излучающих труб FH®?
A: Излучающие трубы FH® обеспечивают превосходную эффективность теплопередачи, стойкость к окислению, длительный срок службы и надежную работу при высоких температурах.
