Обзор продукта
Сплав FH® производит радиационные трубы типа W по индивидуальному заказу для промышленных печей термообработки, предназначенные для применений непрямого нагрева, где требуются стабильная теплопередача, устойчивость к высоким температурам и долгосрочная структурная надежность.
Излучающая труба W-образной формы изготовлена ​​из жаропрочного сплава HT и имеет габаритные размеры 1860 × 610 мм. Его многоходовая W-образная конфигурация обеспечивает большую эффективную излучающую поверхность в относительно компактном пространстве печи, что делает его пригодным для промышленных печей, требующих эффективного и равномерного нагрева.
Каждая радиационная труба может быть изготовлена ​​в соответствии с размерами печи, расположением горелок, конструкцией фланцев, диаметром трубы и условиями эксплуатации заказчика.

Технические характеристики продукта

Доступны нестандартные размеры, материалы, диаметры труб и конструкции фланцев в соответствии с чертежами или условиями эксплуатации печи.

Что такое излучающая трубка W-типа?
Излучающая труба W-типа представляет собой компонент печи косвенного нагрева, состоящий из нескольких прямых секций трубы, соединенных обратными коленами и образующих W-образный газовый тракт.
Во время работы печи горячие дымовые газы проходят через внутренний проход радиационной трубы. Тепло передается через стенку трубы из жаростойкого сплава и излучается в камеру печи, не позволяя дымовым газам напрямую контактировать с заготовками.
Эта конструкция обычно используется, когда атмосфера печи или поверхность продукта должны оставаться изолированными от продуктов сгорания.
По сравнению с более простыми конструкциями прямого или U-образного типа, конфигурация W может обеспечить большую излучающую поверхность в доступной камере печи.

Основные характеристики нашей излучающей трубы типа HT W
Конструкция из жаростойкого сплава HT
Трубка изготовлена из жаростойкого сплава марки HT, выбранного для требовательных высокотемпературных печей.
Материал обеспечивает хорошую устойчивость к:

• Высокотемпературное окисление

• Повторяющиеся циклы нагрева и охлаждения

• Термическая деформация

• Атака атмосферы печи

• Длительная работа при повышенных температурах


Выбор материала также можно регулировать в зависимости от температуры печи, атмосферы и ожидаемого срока службы.

Большая поверхность лучистого нагрева
W-образная конфигурация создает несколько секций нагрева в одном блоке излучающих трубок.
Это помогает увеличить доступную излучающую поверхность и позволяет проектировщикам печи эффективно использовать камеру нагрева.
Показанная здесь конфигурация размером 1860 × 610 мм изготавливается под конкретную установку печи заказчика.

Разработано по индивидуальному заказу для установки печи
Излучающие трубы не являются стандартным товаром.
Размеры обычно должны соответствовать существующим:

• Печная камера

• Горелка

• Рекуператор

• Монтажный фланец

• Стенка печи

• Опоры для труб

• Требования к потоку газа


FH® Alloy может производить излучающие трубы W в соответствии с существующим 2D-чертежем, 3D-моделью или физическим образцом.
Если у заказчика нет полного чертежа, для инженерной оценки также может быть предоставлена ​​эксплуатационная информация.

Конструкция печи для тяжелых условий эксплуатации

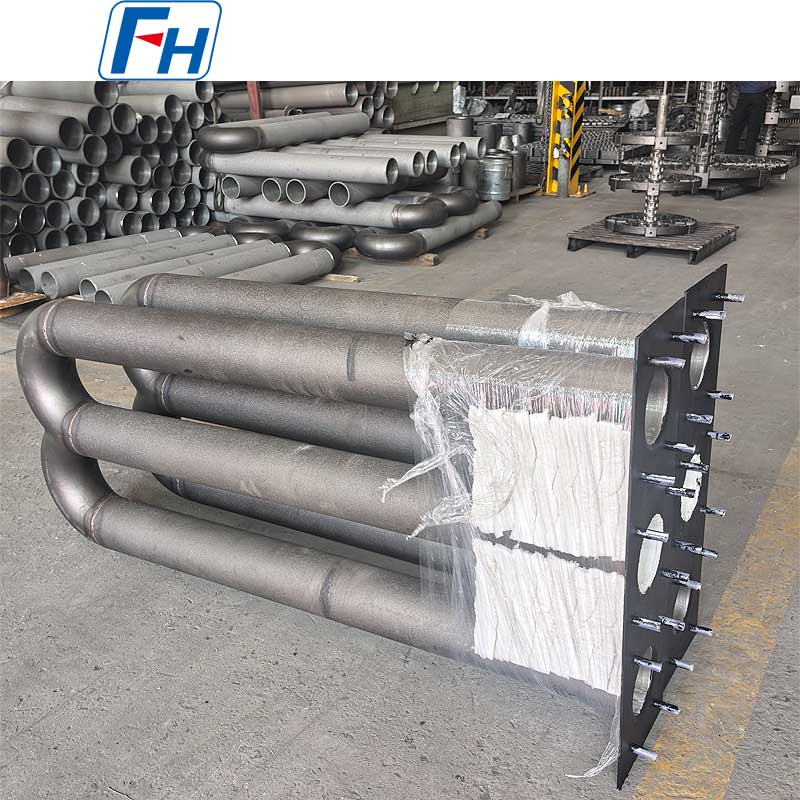

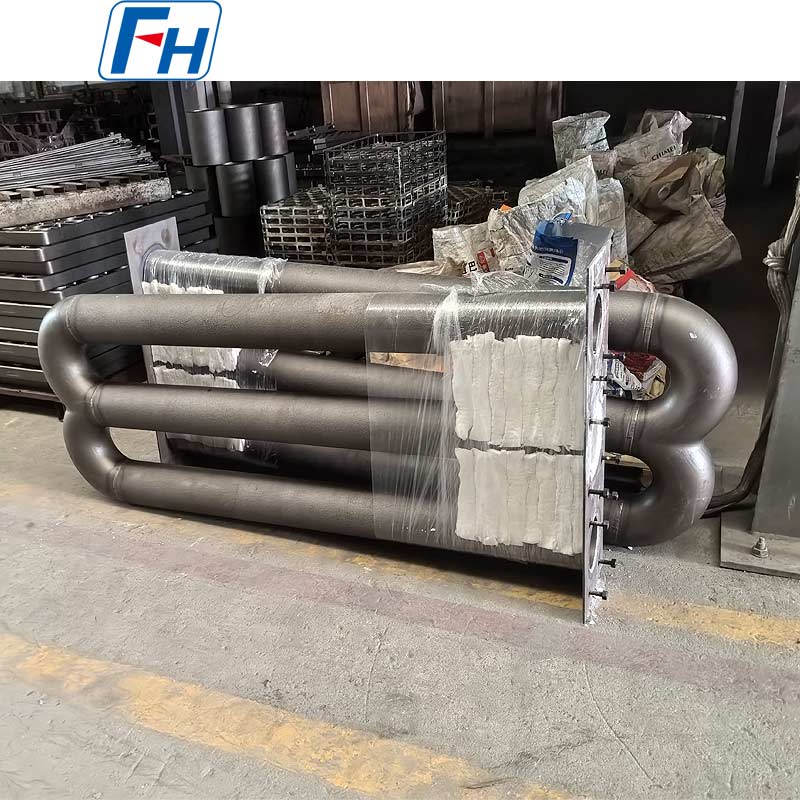

Излучающая труба W, показанная на изображении продукта, имеет прочную многосекционную конструкцию со встроенным монтажным фланцем.

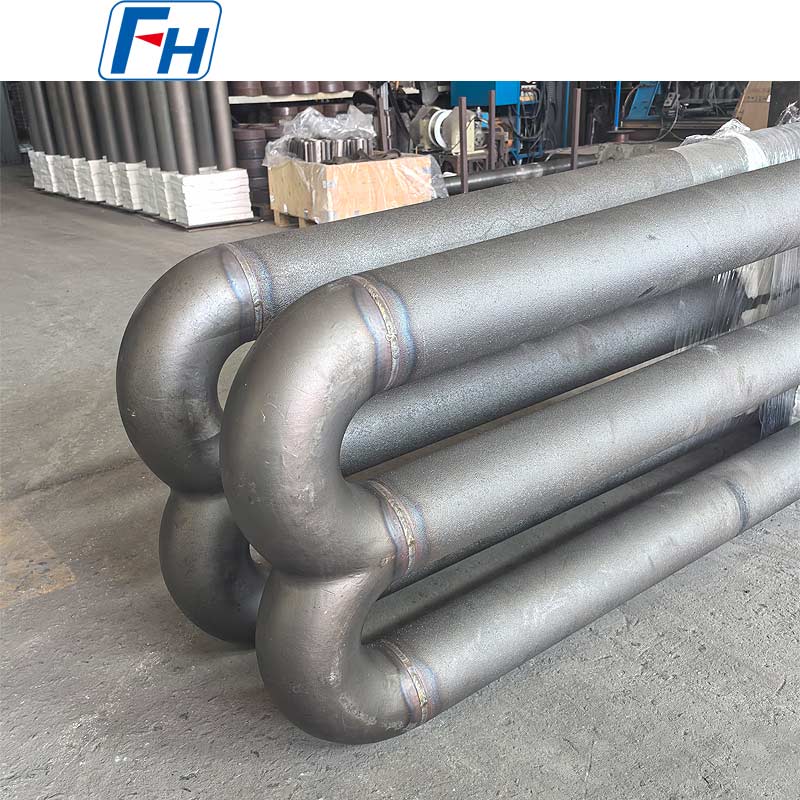

Критические области, такие как трубные соединения, возвратные колена и фланцевые соединения, изготавливаются с вниманием к точности размеров, поскольку эти области особенно важны для надежной работы при повторяющихся термоциклических воздействиях.

Типичные применения
Излучающие трубы FH® Alloy W могут использоваться в широком спектре промышленных систем отопления, в том числе:

• Печи для термообработки

• Непрерывные печи

• Печи отжига

• Печи цементации

• Закалочные печи

• Печи с роликовым подом

• Промышленные отопительные печи

• Печи с защитной атмосферой

• Печи для обработки металла


Они особенно подходят для применений, где требуется непрямой нагрев и контролируемая атмосфера в печи.

Почему сплав HT используется для радиационных трубок печей
Излучающие трубы постоянно подвергаются суровым условиям эксплуатации.
Во время эксплуатации трубка может подвергаться воздействию высоких внутренних температур газа, внешних температур печи, окисления и многократного теплового расширения и сжатия.
Следовательно, материал радиационной трубки должен обеспечивать механическую прочность, превышающую механическую прочность при комнатной температуре.
Жаропрочный сплав HT предназначен для применения при повышенных температурах и может обеспечить сочетание стойкости к окислению и высокотемпературной структурной стабильности, необходимое для компонентов промышленных печей.
Однако правильный материал всегда следует выбирать в соответствии с фактическими условиями эксплуатации.
Компания FH® Alloy может производить радиационные трубы из различных марок жаростойких сплавов в зависимости от:
Рабочая температура · Атмосфера печи · Тип горелки · Размеры трубы · Цикл нагрева · Ожидаемый срок службы

Производство радиационных трубок W-типа на заказ
FH® Alloy специализируется на изготовлении печных компонентов по индивидуальному заказу, а не только на изделиях стандартного размера.
Для излучающих труб типа W мы можем изготовить:
Конфигурация трубки
Доступны тип W, тип U, тип I, тип M, тип P, прямой тип и специальные конструкции изогнутых радиационных трубок.
Размеры
По вашему чертежу возможно изготовление следующих параметров:

• Общая длина

• Общая ширина

• Внешний диаметр трубки

• Толщина стенки трубы

• Расстояние до центра

• Радиус изгиба

• Размеры фланца

• Положения монтажных отверстий


Материал
В зависимости от условий эксплуатации и требований заказчика могут поставляться различные марки жаростойких сплавов.
Фланец и монтажная конструкция

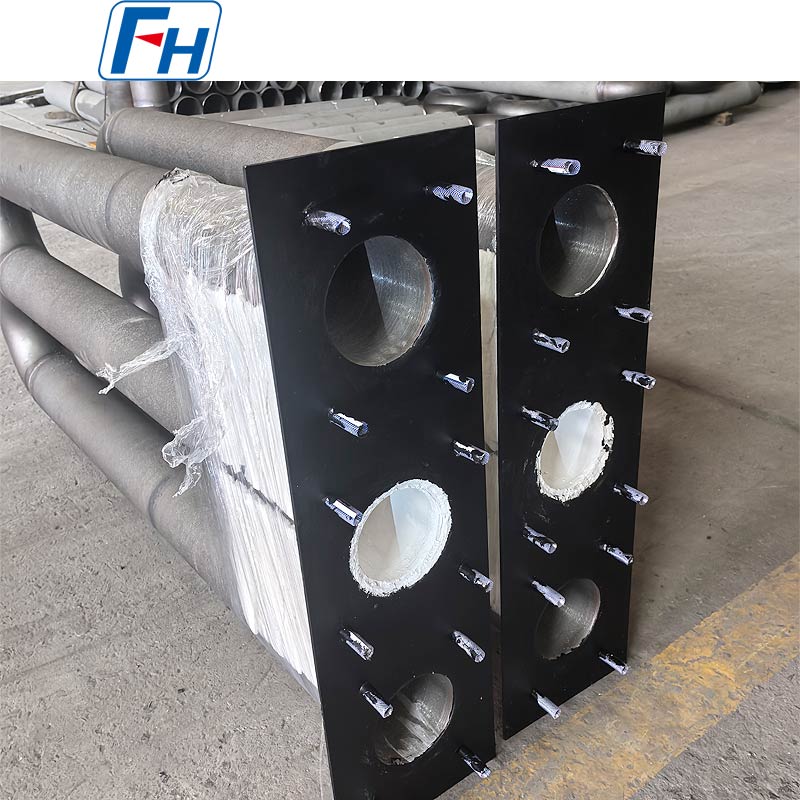

Фланцы, монтажные пластины и соединительные конструкции могут быть изготовлены в соответствии с существующей установкой печи.

Производство радиационных трубок и контроль качества
Чтобы улучшить стабильность размеров и надежность обслуживания, FH® Alloy контролирует важные этапы производства каждой индивидуальной излучающей трубки.
Типичные процедуры производства и проверки включают в себя:
Материал preparation → Tube processing → Bend/connection preparation → Assembly → Welding → Dimensional inspection → Surface inspection → Final inspection → Packing
В зависимости от конструкции и спецификации заказчика может быть предоставлена дополнительная документация по материалам или контролю качества.

Информация, необходимая для предложения
Для более быстрого предложения, пожалуйста, пришлите нам:

1. Чертеж излучающей трубки

2. Внешний диаметр трубки and wall thickness

3. Габаритные размеры

4. Материал specification

5. Рабочая температура

6. Атмосфера печи

7. Горелка type

8. Требуемое количество


Если полный чертеж недоступен, вы можете прислать нам фотографии существующей радиационной трубы с указанием основных размеров и условий эксплуатации печи.
Наша команда инженеров может оценить информацию перед производством.

Почему стоит выбрать сплав FH®?
FH® Alloy специализируется на производстве компонентов печей из термостойких сплавов для промышленной термообработки.
В наш ассортимент продукции входят:

• Излучающие трубы

• Печные ролики

• Приспособления для термообработки

• Лотки для термообработки

• Корзины для термообработки

• Решетки печные

• Центробежно-литые трубы

• Отливки из жаростойких сплавов

• Аксессуары для печей на заказ


Мы поддерживаем настройку на основе чертежей и приложений для проектов замены и новых проектов печей.

Изготовленные на заказ радиационные трубы W-типа из сплава FH®
Ищете производителя радиационных труб типа W для вашей печи термообработки?
FH® Alloy предлагает изготовленные на заказ радиационные трубы из жаростойкого сплава на основе ваших чертежей и реальных условий эксплуатации печи.
Отправьте нам свой чертеж, размеры, характеристики материала и рабочую температуру для технической оценки и предложения.

Часто задаваемые вопросы
В1: Можете ли вы изготовить радиационные трубы W-типа размером 1860 × 610 мм?
Да. FH® Alloy может изготовить эту радиационную трубку типа HT W, а также может настроить размеры в соответствии с конструкцией вашей печи.

В2: В чем преимущество излучающей трубки W-типа?
W-образная конструкция создает более длинный многоходовой путь нагрева и большую излучающую поверхность при относительно компактной площади установки печи.

В3: Можно ли настроить диаметр трубы и толщину стенок?
Да. Диаметр трубы, толщина стенки, межосевое расстояние, радиус изгиба, габаритные размеры и конструкции соединений могут быть настроены по индивидуальному заказу.

В4: Можете ли вы поставить монтажную пластину и изоляционные блоки вместе?
Да. Излучающая труба может поставляться в сборе с монтажными пластинами, изоляционными блоками, шпильками и соответствующими установочными компонентами.

В5: Можно ли заменить материал HT другим сплавом?
Да. Материал можно выбрать в зависимости от рабочей температуры, атмосферы печи, условий работы горелки и ожидаемого срока службы.

Вопрос 6: Можете ли вы воспроизвести существующую радиационную трубку W-типа?
Да. Сменные трубки могут быть изготовлены по оригинальным чертежам, образцам, фотографиям или измеренным размерам.
