1.4852 310С Приспособление для термообработки с треугольной рамой
1176 × 1000 × 1090 мм Специальное приспособление для печи для термообработки
Сплав FH® производит специальные приспособления для термообработки и инструменты для высокотемпературных печей для промышленной термообработки.

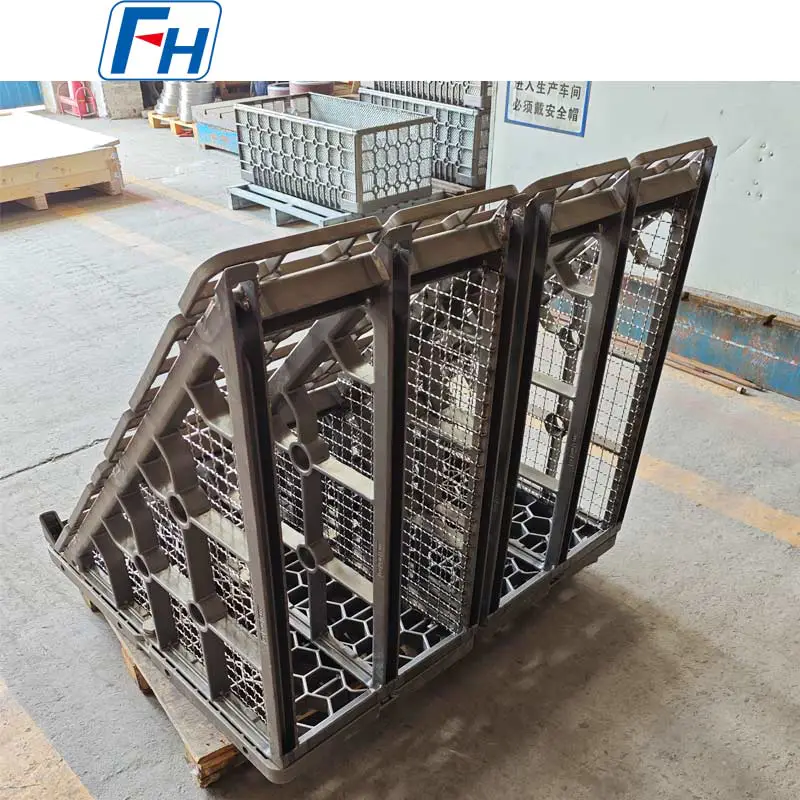

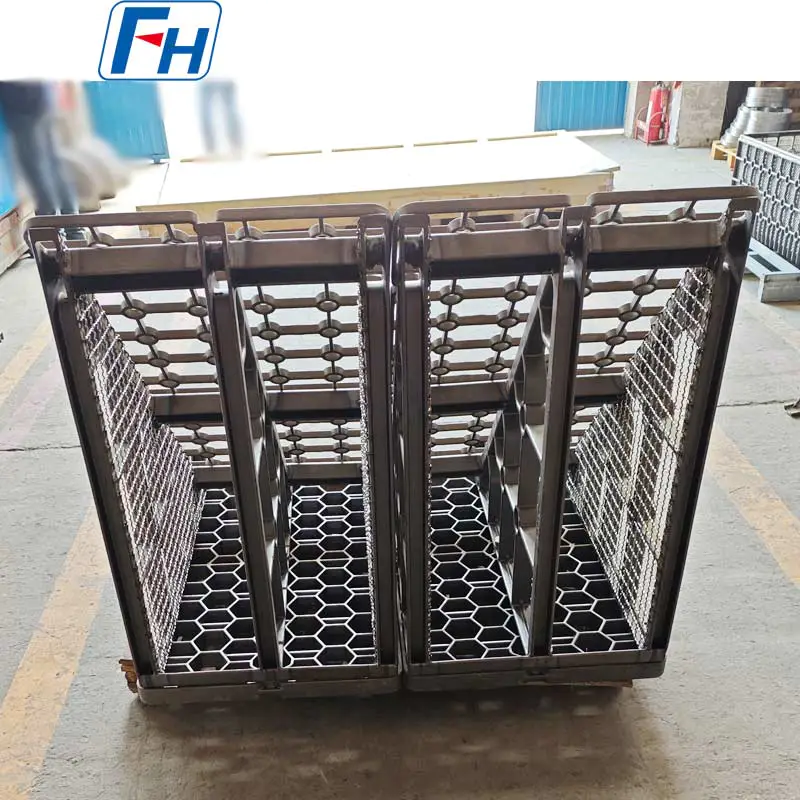

Это специальное приспособление для термообработки с треугольной рамой изготовлено из комбинации жаростойкого сплава 1.4852 и нержавеющей стали 310S и имеет габаритные размеры 1176 × 1000 × 1090 мм.
Приспособление имеет открытую конструкцию с усиленными опорными секциями, обеспечивающими стабильное позиционирование заготовок, сохраняя при этом достаточно места для циркуляции атмосферы печи и теплопередачи.
Конфигурация треугольной рамы разработана в соответствии с расположением заготовок и требованиями заказчика к загрузке печи.
FH® Alloy может настраивать материал, размеры, положения опор, структуру нагрузки и общую геометрию приспособления в соответствии с фактическими условиями эксплуатации.

Технические характеристики продукта

Конструкция светильника с треугольной рамой

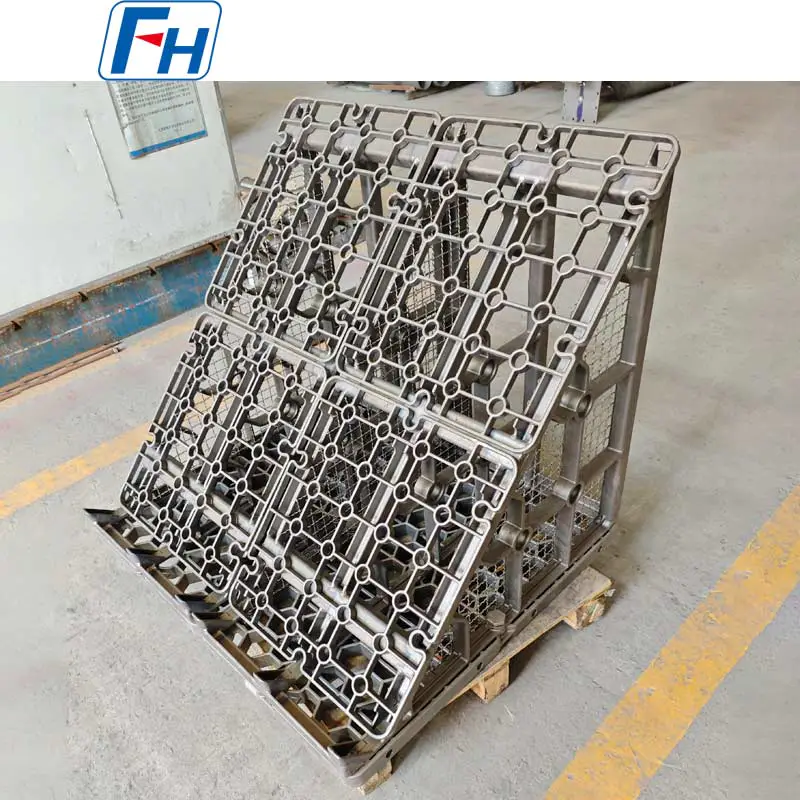

В отличие от обычной корзины или лотка для термообработки, в этом изделии используется структурная конфигурация треугольной рамы.
Геометрия разрабатывается с учетом конкретных требований заказчика к нагрузке и обеспечивает специальные положения поддержки для термообрабатываемых деталей.

Треугольная конструкция рамы позволяет добиться:

• Стабильное позиционирование заготовки

• Эффективное использование монтажного пространства

• Контролируемое расстояние между заготовками

• Хорошая структурная жесткость

• Циркуляция атмосферы открытой печи

• Удобная погрузка и разгрузка


Угол, расстояние между опорами и структурная схема могут быть изменены для различных компонентов.

1.4852 Комбинация материалов 310S
В этом приспособлении для термообработки в различных структурных секциях используются стали 1.4852 и 310S.
Использование двух материалов позволяет конструкции светильника соответствовать различным термическим и структурным требованиям отдельных компонентов.

1.4852 Жаропрочный сплав
1.4852 обычно используется для изготовления высокотемпературных печей и конструктивных элементов.
Типичные характеристики, относящиеся к печам, включают:

• Хорошая высокотемпературная прочность

• Хорошая стойкость к окислению
• Хорошая стабильность размеров

• Пригодность для повторяющихся циклов нагрева.

• Хорошая производительность в промышленных печах


Нержавеющая сталь 310S
310S широко используется для изготовления жаропрочных компонентов благодаря сочетанию:

• Устойчивость к высокотемпературному окислению

• Хорошая свариваемость

• Хорошие показатели изготовления

• Пригодность к конструктивным элементам печи


Выбор материала всегда должен основываться на всей рабочей среде, а не только на температуре.

Открытая структура для циркуляции тепла и атмосферы
Приспособления для термообработки должны поддерживать заготовки, не блокируя ненужную атмосферу печи или теплообмен.

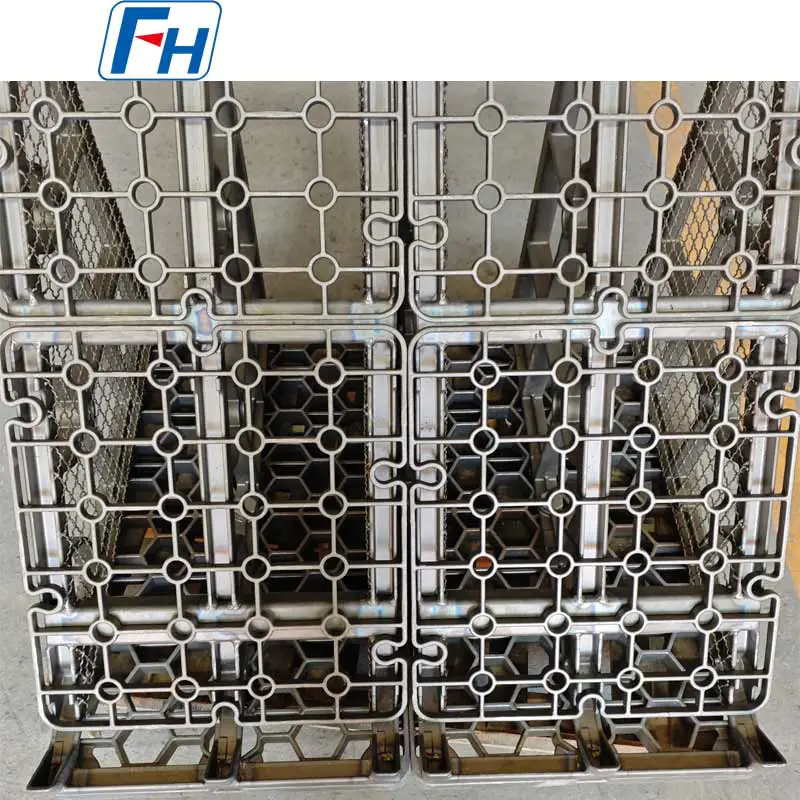

Таким образом, в этом приспособлении используется конструкция с открытой рамой с большими площадями свободного потока между секциями конструкции.

Дизайн может помочь обеспечить:

• Улучшенная циркуляция атмосферы в печи

• Более равномерная экспозиция заготовок

• Эффективная теплопередача

• Улучшенный поток охлаждающей среды

• Уменьшение ненужной массы приспособления


Для различных заготовок FH® Alloy может регулировать плотность опоры и расположение отверстий.

Усиленная конструкция для работы при высоких температурах
Промышленные приспособления для термообработки работают в условиях повторяющихся термических и механических воздействий.

В процессе эксплуатации прибор может испытывать:

• Тепловое расширение

• Тепловое сжатие

• Ползучесть при высоких температурах

• Окисление

• Механическая загрузка

• Термическая усталость

• Долгосрочное изменение размеров


По этой причине при проектировании светильника следует учитывать как жаропрочность, так и структурную стабильность.
Усиленные секции этого приспособления с треугольной рамой предназначены для поддержки нагруженных деталей, сохраняя при этом достаточное открытое пространство вокруг заготовок.

Разработано вокруг заготовки
Специальное приспособление для термообработки не должно проектироваться только в соответствии с размерами печи.
Не менее важны и сами заготовки.

FH® Alloy может спроектировать опоры для крепежа в соответствии с:

• Форма детали

• Диаметр детали

• Длина детали

• Вес отдельной детали

• Количество деталей на приспособление

• Требуемая ориентация

• Требуемый интервал

• Метод загрузки и разгрузки


Это позволяет структуре приспособления соответствовать реальному производственному процессу, а не использовать стандартную конструкцию корзины.

Подходящие области применения термообработки
Этот тип специального приспособления для термообработки может быть предназначен для обработки:

• Шестерни

• Валы

• Кольца

• Рукава

• Втулки

• Автомобильные компоненты

• Детали трансмиссии

• Кованые компоненты

• Механические части

• Другие прецизионные металлические компоненты


Компоновку опоры можно изменить для различных геометрических форм компонентов.

Применение печей
Специальные приспособления для термообработки с треугольной рамой могут быть разработаны для различных промышленных печных систем, в том числе

• Печи цементации

• Атмосферные печи

• Закалочные печи

• Печи отжига

• Печи периодического действия для термической обработки

• Системы непрерывной печи

• Другое промышленное термическое оборудование


Для цементации и других применений в контролируемой атмосфере конструкция приспособления должна оцениваться вместе с температурой, атмосферой, временем цикла, нагрузкой и методом охлаждения.

Производство приспособлений для термообработки на заказ
FH® Alloy поддерживает как разработку новых приспособлений, так и производство сменных приспособлений.

Клиенты могут предоставить:

• 2D чертежи

• 3D модели

• Существующие образцы светильников

• Фотографии б/у светильников

• Размеры печи

• Информация о заготовке

• Условия эксплуатации


Мы можем настроить:

• Габаритные размеры приспособления

• Структурная геометрия

• Марка материала

• Комбинация материалов

• Поддержка позиций

• Армирующая конструкция

• Расстояние между заготовками

• Загрузка конфигурации

• Подъемные позиции

• Расположение функций


Конструкция светильника в зависимости от условий эксплуатации
Для нового специального приспособления для термообработки мы рекомендуем предоставить следующую информацию.

Условия печи

• Тип печи

• Размеры камеры печи

• Рабочая температура

• Максимальная температура

• Атмосфера печи

• Цикл нагрева

• Метод охлаждения


Условия загрузки

• Размеры заготовки

• Вес заготовки

• Количество на прибор

• Общий вес загрузки

• Ориентация заготовки

• Метод загрузки


Информация о существующем приспособлении

• Существующий чертеж

• 3D модель

• Фотографии светильников

• Текущий материал

• Существующие проблемы с деформацией или растрескиванием


На основе этой информации FH® Alloy может оценить подходящее сочетание материала, конструкции и веса приспособления.

Производственный процесс
Специальное приспособление для термообработки с треугольной рамой может включать в себя:
Обзор требований → Проектирование приспособлений → Выбор материала → Литье → Механическая обработка → Изготовление → Сварка → Сборка → Проверка размеров → Окончательная проверка
Для крупного приспособления размером 1176×1000×1090 мм особенно важен контроль общей геометрии и точности положения опоры.

Проверка качества
Перед отправкой ключевые объекты проверки могут включать в себя:

• Габаритные размеры

• Геометрия приспособления

• Поддержка точности положения

• Структурное выравнивание

• Состояние сварного шва

• Сборка подходит

• Состояние поверхности

• Критические установочные размеры


Дополнительные требования к проверке могут быть предоставлены в соответствии со спецификациями заказчика.

Доступны другие материалы
Помимо 1.4852 310S, FH® Alloy производит приспособления для термообработки из различных жаропрочных сплавов, в том числе:

• 1.4848

• 1.4849

• 1.4852

• 310S

• Кр25Ни20

• Кр25Н35

• ХУ

• ХТ

• HR9

• Жаропрочные сплавы на основе никеля

• Другие материалы по желанию заказчика


Конечный материал следует выбирать в соответствии с фактической температурой, атмосферой, процессом охлаждения и механической нагрузкой.

Почему стоит выбрать сплав FH®?
Компания Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (FH® Alloy) специализируется на изготовлении специального оборудования для термообработки и компонентов высокотемпературных печей.

В наш производственный ассортимент входят:

• Приспособления для термообработки

• Корзины для термообработки

• Лотки для термообработки

• Базовые лотки

• Приспособления для ямной печи

• Загрузочные приспособления для печи

• Изготовленные на заказ жаропрочные компоненты


Мы можем изготовить по чертежам заказчика или разработать приспособление в соответствии с реальными требованиями печи и заготовки.

Запросить специальное приспособление для термообработки
Ищете замену печи или разрабатываете новое решение для загрузки?
Отправьте FH® Alloy:
Чертеж Тип печи Рабочая температура Атмосфера печи Способ охлаждения Размеры заготовки Вес загрузки
Наша команда инженеров может оценить условия эксплуатации и предоставить индивидуальное решение для термообработки.
FH® Alloy
Изготовленные на заказ приспособления для термообработки и компоненты из жаропрочных сплавов

Часто задаваемые вопросы
В1: Из чего сделано это приспособление для термообработки?
Этот светильник изготовлен из комбинации жаростойкого сплава 1.4852 и нержавеющей стали 310S.

В2: Каковы общие размеры?
Прибор измеряет:
1176×1000×1090 мм
Доступны нестандартные размеры.

В3: Почему его называют приспособлением для термообработки с треугольной рамой?
В приспособлении используется структурная конструкция, основанная на треугольной геометрии опоры, а не на традиционной конфигурации корзины или лотка. Конструкция спроектирована в соответствии с требуемой опорой заготовки и расположением загрузки.

В4: Можно ли настроить позиции поддержки?
Да. Положения опор, расстояние и геометрия конструкции могут быть изменены в соответствии с заготовками заказчика.

В5: Можете ли вы изготовить продукцию в соответствии с нашим существующим приспособлением?
Да. FH® Alloy может производиться по чертежам, 3D-моделям, образцам или существующим размерам приспособлений.

Вопрос 6: Может ли FH® Alloy спроектировать приспособление, если у нас нет чертежа?
Да. Клиенты могут предоставить информацию о печи, условиях эксплуатации, размерах заготовки и требованиях к загрузке. Мы можем разработать подходящую конструкцию крепления для подтверждения.

В7: Можно ли использовать другие материалы?
Да. В зависимости от условий эксплуатации можно использовать такие материалы, как 1.4848, 1.4849, 1.4852, 310S, Cr25Ni20, Cr25Ni35, HU, HT и HR9.
