Загрузочная корзина для термообработки HR9 | 1380×1230×280 мм
Большая штабелируемая печь для промышленной термообработки
Сплав FH® производит специальные загрузочные корзины для термообработки, стеллажи для печей и термостойкие приспособления для промышленной термической обработки.

Корзина для термообработки изготовлена ​​из жаростойкого сплава HR9 и имеет размеры 1380 × 1230 × 280 мм.

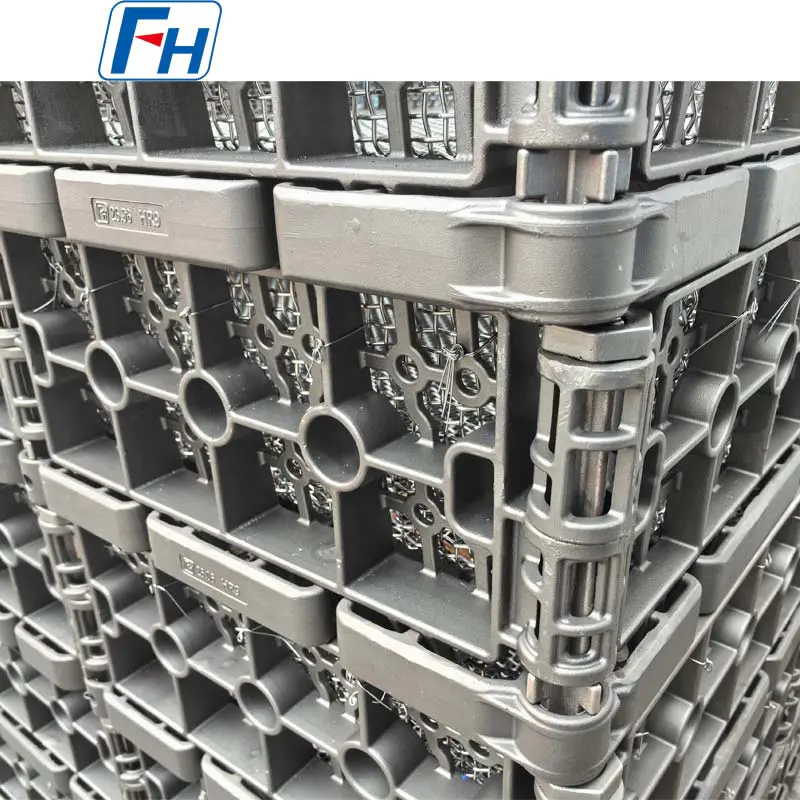

В корзине используется большая открытая решетчатая рама с усиленными боковыми стенками и встроенными точками штабелирования. Несколько корзин можно собрать вертикально, чтобы создать полную систему загрузки печи, что делает конструкцию подходящей для серийного производства, когда необходимо обрабатывать несколько слоев компонентов за одну загрузку печи.

Каждая корзина может быть изготовлена ​​по индивидуальному заказу в соответствии с размерами печи, геометрией заготовки, весом загрузки и процессом термообработки заказчика.

Технические характеристики продукта

Большая загрузочная корзина для печи
Эта корзина размером 1380 × 1230 мм выполнена в виде крупноформатного загрузочного приспособления для печи.
По сравнению с небольшими корзинами для компонентов, крупные приспособления для термообработки должны выдерживать большие нагрузки, сохраняя при этом стабильность размеров во время многократного нагрева и охлаждения.
Корзина имеет усиленный структурный каркас по периметру и по боковым стенкам, обеспечивающий поддержку во время работы печи и транспортировки.
Низкая высота 280 мм также позволяет штабелировать несколько корзин в пределах доступной высоты камеры печи.

Модульная штабелируемая конструкция

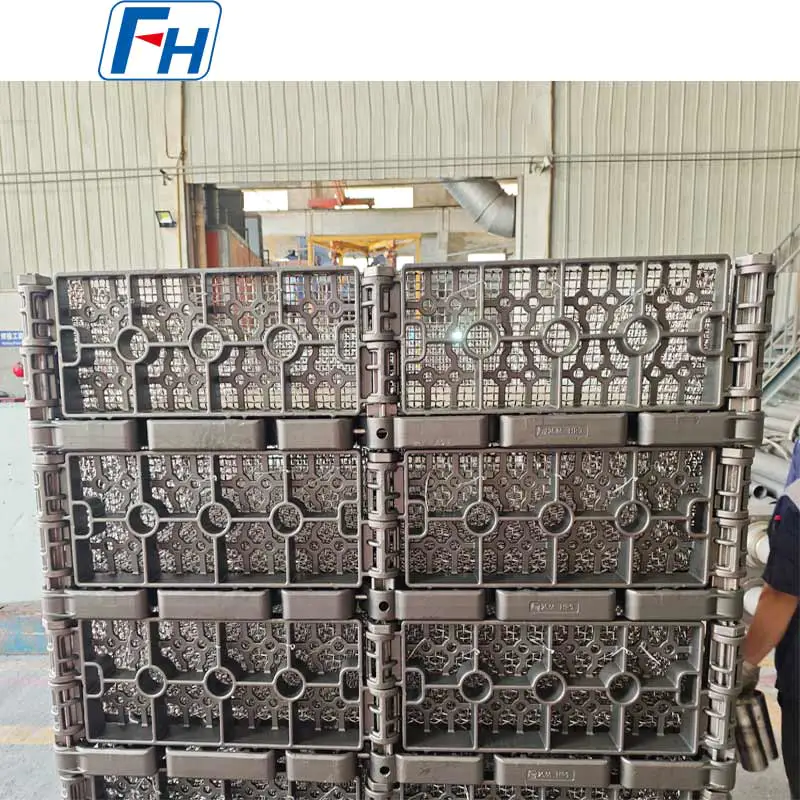

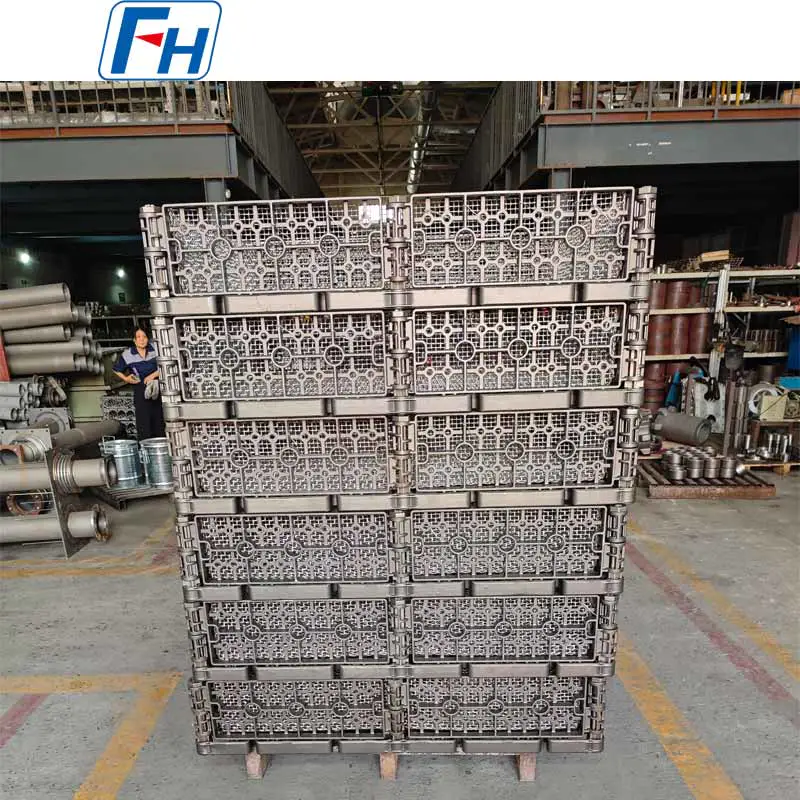

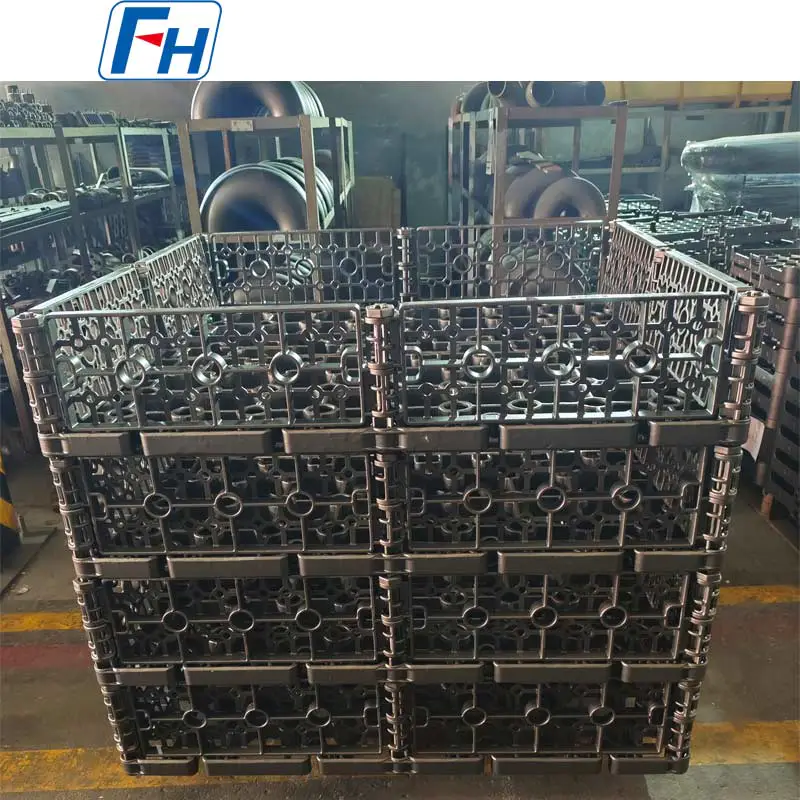

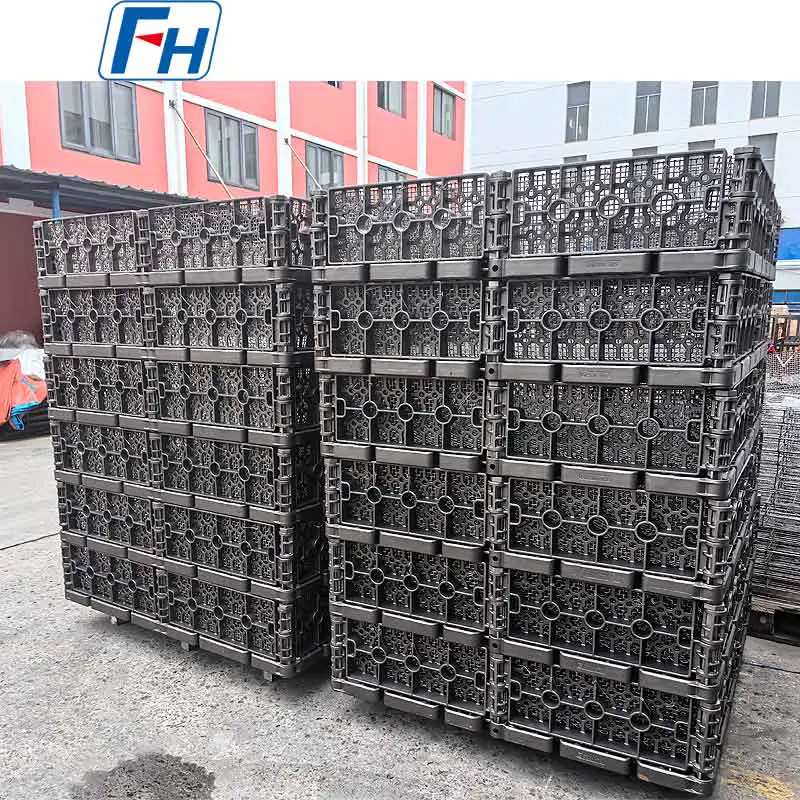

Корзина сконструирована таким образом, что несколько единиц можно объединить в вертикальный загрузочный агрегат.
Такая модульная конструкция обеспечивает гибкость для различных партий продукции.
В зависимости от требований к печи и загрузке клиенты могут использовать:

• Одна корзина

• Несколько сложенных корзин

• Полный многоуровневый загрузочный узел


Структура штабелирования помогает поддерживать постоянное расстояние между слоями, позволяя при этом использовать камеру печи более эффективно.
Для проектов по замене FH® Alloy также может воспроизвести или перепроектировать существующие интерфейсы штабелирования в соответствии с чертежами или образцами заказчика.

Структура открытой сетки
Конструкция с открытой решеткой обеспечивает большое количество свободного пространства вокруг нагруженных деталей.
Это важно для приспособлений для термообработки, поскольку сама корзина не должна излишне затруднять атмосферу печи или тепловой поток.

Открытая структура может поддерживать:

• Циркуляция атмосферы печи

• Передача тепла вокруг заготовок

• Поток охлаждающей среды

• Уменьшите ненужную массу приспособления

• Упрощенный визуальный контроль нагруженных компонентов.


Схема открытия и положение внутренних опор можно регулировать в соответствии с размером и формой обрабатываемых деталей.

HR9 Жаропрочный материал
Данная корзина изготовлена из жаростойкого сплава HR9.
Крепления для термообработки должны неоднократно выдерживать повышенные температуры, тепловое расширение, циклы механической нагрузки и охлаждения. Таким образом, выбор материала напрямую влияет на стабильность приспособления и эксплуатационные характеристики.
Для корзины для термообработки материал следует выбирать в соответствии со всей рабочей средой, включая:

• Температура печи

• Атмосфера печи

• Время нагрева

• Метод охлаждения

• Загрузка на корзину

• Количество термических циклов

• Распределение заготовок


При необходимости компания FH® Alloy также может изготовить аналогичные приспособления для загрузки печи из альтернативных термостойких материалов.

Усиленная рамная конструкция
Большие корзины для печи могут постепенно деформироваться, если конструкция не спроектирована должным образом.
В этой конструкции используется усиленная рама с множеством пересечений и опорных секций для распределения нагрузки по корзине.
Вместо того, чтобы полагаться только на более толстые секции, приспособление печи должно сбалансировать:
Механическая прочность Термическая стабильность Вес крепления Тепловой поток
Это особенно важно для больших корзин, которые неоднократно штабелируются, поднимаются и подвергаются воздействию высоких температур.

Разработан для повторяющихся циклов печи
В процессе производства корзины для термообработки неоднократно подвергаются:
Загрузка → Нагрев → Выдерживание → Охлаждение → Разгрузка
При длительном использовании светильники могут испытывать ползучесть при высоких температурах, термическую усталость, окисление и изменение размеров.
Поэтому конструкция корзины разработана не только для начальной грузоподъемности, но и для многократной промышленной эксплуатации.
FH® Alloy может оптимизировать геометрию рамы и положение опор в соответствии с фактическими условиями работы клиента.

Применение термообработки
Большие печные корзины HR9 можно адаптировать для работы с различными промышленными деталями, в том числе:

• Шестерни

• Валы

• Кольца

• Компоненты подшипников

• Автомобильные компоненты

• Детали трансмиссии

• Кованые компоненты

• Детали машин

• Металлические детали, требующие периодической термической обработки


D В зависимости от геометрии компонента могут быть установлены различные погрузочные опоры.

Применение печей
Этот тип загрузочной корзины печи может быть адаптирован для различного промышленного оборудования для термообработки, в том числе:

• Периодические печи

• Атмосферные печи

• Печи отжига

• Закалочные печи

• Печи цементации

• Закалочные печи

• Линии непрерывной термообработки

• Другие промышленные системы термической обработки


Точная конструкция приспособления должна соответствовать конкретной печи и процессу, а не выбираться только по внешним размерам.

Изготовление печных корзин на заказ
FH® Alloy поддерживает производство печных приспособлений по индивидуальному заказу.

Клиенты могут предоставить:
2D-чертеж/3D-модель/Существующий образец/Информация о печи
Мы можем настроить:

• Общая длина

• Ширина

• Высота

• Марка материала

• Каркасная конструкция

• Расположение сетки

• Позиции подкрепления

• Загрузка опор

• Стекирование интерфейсов

• Точки подъема

• Расположение функций


Если существующее приспособление подверглось деформации или растрескиванию, клиенты также могут предоставить фотографии использованной корзины для оценки конструкции.

Информация для предложения
Для индивидуального проекта корзины печи предоставьте как можно больше информации:
Информация о печи

• Тип печи

• Размеры камеры

• Рабочая температура

• Максимальная температура

• Атмосфера печи

• Цикл нагрева

• Метод охлаждения


Информация о заготовке

• Размеры детали

• Вес детали

• Количество деталей на слой

• Общая загрузка на корзину

• Организация погрузки


Информация о приспособлении

• Требуемые размеры корзины

• Количество слоев укладки

• Существующие чертежи

• Существующие фотографии корзин

• Предпочтительный материал


Эти детали помогают определить подходящее сочетание материала, конструкции и веса приспособления.

Производственный процесс
Изготовление корзин для термообработки на заказ может включать следующие этапы производства:
Технический обзор → Подтверждение чертежа → Подготовка материала → Литье → Механическая обработка → Сборка → Проверка → Упаковка
Для больших штабелируемых корзин особенно важен контроль размеров в местах размещения и штабелирования, чтобы можно было правильно собрать несколько корзин.

Проверка качества
В зависимости от требований проекта проверка может включать в себя:

• Габаритные размеры

• Геометрия рамы

• Интерфейс стекирования

• Структурное выравнивание

• Основные монтажные размеры

• Состояние поверхности

• Сборка подходит


Требования к проверке, специфичные для клиента, могут быть обсуждены перед производством.

Доступные жаропрочные материалы
Помимо HR9, FH® Alloy может производить корзины печей и приспособления для термообработки из таких материалов, как:

• 1.4848

• 1.4849

• 1.4852

• 310С

• Кр25Ни20

• Кр25Н35

• ХУ

• ХТ

• Другие жаропрочные сплавы

• Сплавы на основе никеля


Конечный материал следует выбирать в соответствии с фактической температурой, атмосферой, методом охлаждения и условиями механической нагрузки.

Изготовленные на заказ приспособления для термообработки из сплава FH®
FH® Alloy специализируется на производстве термостойких печных инструментов для промышленной термообработки.

Наш индивидуальный ассортимент продукции включает в себя:

• Корзины для термообработки

• Загрузочные корзины для печи

• Лотки для термообработки

• Стойки для термообработки

• Базовые лотки

• Приспособления для ямной печи

• Изготовленные на заказ приспособления для печей


Производство может быть основано на чертежах заказчика или реальных требованиях к эксплуатации печи.

Запросить корзину для печи на заказ
Нужна новая загрузочная корзина для термообработки или сменное приспособление?
Отправьте FH® Alloy:
Чертеж Размеры печи Рабочая температура Атмосфера Метод охлаждения Размер заготовки Грузоподъемность
Наша команда может оценить условия эксплуатации и разработать подходящее приспособление для загрузки печи.
FH® Alloy
Изготовленные на заказ приспособления для термообработки и компоненты из жаропрочных сплавов

Часто задаваемые вопросы
В1: Каков размер этой корзины для термообработки?
Размеры корзины:
1380×1230×280 мм
Доступны нестандартные размеры.

В2: Какой материал используется?
Данное изделие изготовлено из жаростойкого сплава HR9.

В3: Можно ли штабелировать эти корзины?
Да. Корзина имеет штабелируемую конфигурацию, поэтому внутри печи можно собирать несколько блоков вертикально.

В4: Можно ли изменить внутреннюю структуру поддержки?
Да. Положения опор, отверстия и геометрия рамы могут быть отрегулированы в зависимости от обрабатываемой детали.

В5: Можете ли вы воспроизвести нашу существующую корзину для печи?
Да. FH® Alloy может производиться по чертежам заказчика, 3D-моделям или существующим образцам приспособлений.

В6: Можете ли вы спроектировать приспособление, если мы предоставим только информацию о печи?
Да. Размеры печи, рабочая температура, атмосфера, условия охлаждения и информация о нагрузке могут быть использованы в качестве основы для разработки приспособлений.

В7: Доступны ли другие жаропрочные сплавы?
Да. Варианты материалов включают 1.4848, 1.4849, 1.4852, 310S, Cr25Ni20, Cr25Ni35, HU, HT и другие жаропрочные сплавы.
