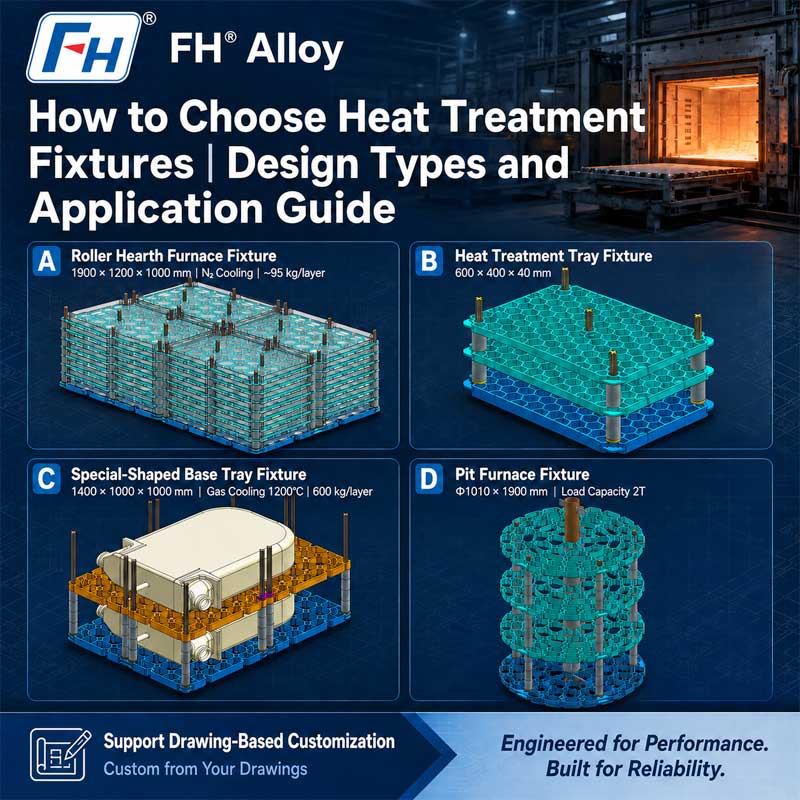

Как правильно выбрать приспособления для термообработки: руководство по конструкциям и применению приспособлений

В промышленном производстве термообработки приспособления — это нечто большее, чем просто носители, используемые для перемещения компонентов в печи и из них.

Правильно спроектированное приспособление для термообработки помогает контролировать:

Расположение компонентов
Распределение тепла
Эффективность загрузки
Стабильность производства
Высокотемпературная деформация

Однако выбрать подходящую арматуру не всегда просто.

Приспособление, которое хорошо подходит для мелкосерийных деталей, может не подойти для тяжелых отливок. Конструкция, используемая в обычной печи, может не соответствовать требованиям процесса вакуумной термообработки.

Правильное решение зависит от взаимосвязи между:

Геометрия заготовки
Тип печи
Диапазон температур
Метод загрузки
Производственный цикл
Материальное исполнение

В этом руководстве объясняются основные типы приспособлений для термообработки и то, как инженеры выбирают подходящую конструкцию для различных промышленных применений.
FH® Alloy предлагает приспособления для термообработки по индивидуальному заказу на основе чертежей заказчика, условий печи и производственных требований.

Почему важен выбор приспособлений для термообработки
Во время термообработки компоненты подвергаются неоднократному воздействию высоких температур и термических циклов.

Приспособление должно сохранять свою структурную функцию, одновременно поддерживая заготовку.

Неправильная конструкция светильника может привести к:

Деформация заготовки
Неравномерный нагрев
Уменьшенная мощность печи
Короткий срок службы светильника
Увеличение производственных затрат

Для производителей, осуществляющих непрерывную термообработку, производительность приспособлений напрямую влияет на производительность.
Хорошо спроектированное приспособление должно обеспечивать баланс между:
Механическая прочность Теплопередача Оптимизация веса Срок службы

Различные конструкции приспособлений для термообработки и их применение
В промышленных печах используется несколько распространенных конфигураций приспособлений.
Лучший выбор зависит от формы компонента, технологических требований и условий печи.

Корзины для термообработки: гибкие решения для пакетной обработки
Корзины для термообработки обычно выбираются для серийного производства, где несколько компонентов обрабатываются вместе.

Они широко используются для:

Мелкие металлические детали
Крепежи
Автомобильные компоненты
Обработанные детали
Литые компоненты

Преимущества корзин для термообработки
Эффективная пакетная загрузка
Корзины позволяют операторам загружать множество компонентов за один цикл печи.
Это улучшает:

Эффективность обработки
Организация производства
Использование печи

Хорошая циркуляция тепла
Открытые конструкции позволяют теплу и атмосфере печи более эффективно достигать компонентов.
Это помогает улучшить однородность температуры во время обработки.

Простота в обращении
Многие промышленные корзины включают в себя:

Точки подъема
Усиленные рамы
Штабелируемые конструкции
Особенности обработки

Такая конструкция делает их пригодными для повторяющихся производственных сред.

Когда следует выбирать корзину для термообработки?
Корзина часто подходит, когда:

Несколько деталей обрабатываются вместе
Геометрия компонента относительно проста.
Пакетная загрузка предпочтительна.
Требуется высокая эффективность производства

Лотки для термообработки: стабильное позиционирование прецизионных компонентов
Лотки для термообработки обеспечить контролируемую опорную поверхность для компонентов, требующих организованного размещения.
По сравнению с корзинами лотки обычно обеспечивают лучший контроль позиционирования.

Их часто используют для:

Детали точной обработки
Плоские компоненты
Компоненты оснастки
Компоненты, требующие разделения

Ключевые особенности конструкции лотков для термообработки
В зависимости от применения лотки могут включать в себя:

Решетчатые отверстия
Ребра жесткости
Расположение точек
Опорные блоки
Штабелируемые конструкции

Почему лотки используются при термообработке?
Поднос может помочь:

Уменьшите перемещение детали
Поддерживайте постоянное расстояние
Предотвратить контакт компонентов
Улучшение повторяемости процесса

Для приложений, требующих точности размеров, конструкция лотка может иметь решающее значение.

Стойки для термообработки: поддержка крупных или сложных компонентов
Стойки для термообработки предназначены для приложений, где компоненты требуют особого позиционирования или многоуровневой поддержки.
Их обычно используют для:

Длинные компоненты
Тяжелые детали
Большие сборки
Прецизионные компоненты

Важные аспекты проектирования стойки
Распределение нагрузки
Высокотемпературная прочность определяется не только материалом.
Конструкция должна правильно распределять нагрузки, чтобы предотвратить:

Гибка
Провисание
Локальная концентрация напряжений

Расположение компонентов
Стойка должна обеспечивать стабильную поддержку и позволять:

Циркуляция тепла
Тепловое расширение
Простая загрузка

Совместимость печи
Размеры стойки должны соответствовать:

Размер камеры печи
Погрузочная техника
Производственный процесс

Решетчатые светильники: оптимизация теплопередачи и веса
Светильники сетчатого типа имеют открытую структуру для улучшения теплового потока.

Их обычно используют как:

Поддерживаемые платформы
Базовые сетки
Промежуточные слои
Корзинные конструкции

Преимущества сетчатых структур
Правильно спроектированное решетчатое приспособление может обеспечить:

Уменьшенный вес приспособления
Улучшенная циркуляция тепла
Лучший контакт с атмосферой
Эффективная загрузка печи

Однако открытая конструкция должна по-прежнему сохранять достаточную прочность во время работы при высоких температурах.

Специальные приспособления для термообработки: спроектированы вокруг заготовки
Стандартные конструкции светильников не всегда могут соответствовать промышленным требованиям.
Для специальных компонентов производителям часто требуются индивидуальные решения.

Нестандартные светильники разрабатываются в соответствии с:

Размеры компонента
Критические точки поддержки
Ориентация загрузки
Ограничения печи
Требования к процессу

Примеры применения нестандартных приспособлений
Нестандартные конструкции часто используются для:

Аэрокосмические компоненты
Детали турбины
Большие отливки
Прецизионные инструменты
Компоненты из специального сплава

Соответствие конструкции светильника типу печи
Условия эксплуатации печи являются одним из наиболее важных факторов при выборе светильника.

Приспособления для вакуумных печей
Применение вакуумных печей требует особого внимания к:

Стабильность материала
Требования к чистой поверхности
Точность размеров
Радиационная теплопередача

Вакуумные приспособления обычно требуют оптимизированных конструкций, поскольку условия теплопередачи отличаются от условий обычных печей.

Приспособления для ямной печи
Крепления для ямных печей обычно рассчитаны на вертикальную загрузку.
Важные соображения включают в себя:

Высота светильника
Подъемная конструкция
Баланс нагрузки
Расположение компонентов

Приспособления для печи с роликовым подом
Для систем непрерывной печи требуются приспособления, которые могут работать вместе с механизмом транспортировки.
Проектные соображения включают в себя:

Нижняя конструкция
Стабильность во время движения
Расстояние между роликами
Общий вес загрузки

Крепления для печи цементации
Процессы цементации подвергают приспособления суровым термическим и атмосферным условиям.
При выборе материала и проектировании конструкции необходимо учитывать:

Эффекты углеродной атмосферы
Воздействие высоких температур
Длительные рабочие циклы

Выбор подходящего материала крепежа
Конструкция светильника и выбор материала должны рассматриваться вместе.
К распространенным термостойким материалам относятся:

Нержавеющая сталь 310S
Часто выбирают за:

Поддоны для печей
Структуры поддержки
Общее применение при высоких температурах

1.4848 Жаропрочная сталь
Обычно используется, когда требования включают:

Высокотемпературная прочность
Устойчивость к окислению
Структурная надежность

Сплавы 1.4849 и 1.4852
Используется для более сложных условий, включающих:

Более высокая температура
Длительные сроки службы
Лучшее сопротивление ползучести

Сплавы на основе никеля
Выбран для применений, требующих более высоких температур или более жестких условий эксплуатации.

Ключевые факторы при выборе приспособлений для термообработки
Прежде чем выбирать конструкцию светильника, инженеры должны оценить следующие факторы.

1. Геометрия заготовки
Рассмотрим:

Форма
Размер
Вес
Критические поверхности
Риски деформации

2. Условия печи
Важные параметры включают в себя:

Температура
Атмосфера
Метод нагрева
Частота цикла

3. Требования к загрузке
Оценить:

Вес одного компонента
Вес партии
Метод загрузки
Погрузочно-разгрузочное оборудование

4. Ожидаемый срок службы
Прибор, предназначенный для периодического использования, может отличаться от прибора, работающего постоянно.
Рассмотрим:

Термические циклы
Требования к техническому обслуживанию
Частота замены

Распространенные ошибки при выборе приспособлений для термообработки
Выбор только на основе первоначальной стоимости
Использование более дешевого приспособления может привести к:

Более быстрая деформация
Более частая замена
Перебои в производстве

Игнорирование условий печи
Светильник, подходящий для воздушной атмосферы, может не работать должным образом в следующих случаях:

Вакуумные среды
Науглероживающая атмосфера
Высокоцикловое производство

Использование стандартных конструкций для специальных применений
Сложные компоненты часто требуют индивидуальных решений поддержки.

Производство приспособлений для термообработки по индивидуальному заказу компанией FH® Alloy
FH® Alloy специализируется на производстве приспособления для термообработки по индивидуальному заказу для применения в промышленных печах.

Решения включают в себя:

Корзины для термообработки
Поддоны для печей
Стойки для термообработки
Сетчатые светильники
Специальные опорные приспособления
Крепления для вакуумных печей

Производство может быть основано на:

Чертежи заказчика
Существующие образцы
Характеристики печи
Требования к компонентам

Сочетая подходящие материалы, оптимизированные конструкции и производственный опыт, FH Alloy помогает клиентам улучшить производительность печи и надежность крепления.

Часто задаваемые вопросы
В1: Какой тип приспособления для термообработки чаще всего используется?
Корзины, подносы и стеллажи являются одними из наиболее широко используемых конструкций. Лучший выбор зависит от заготовки и процесса печи.

В2: Как выбрать приспособление для термообработки?
При выборе следует учитывать размеры заготовки, тип печи, температуру, атмосферу, метод загрузки и ожидаемый срок службы.

В3: Можно ли настроить приспособления для термообработки?
Да. Большинство приспособлений для промышленных печей изготавливаются по индивидуальному заказу в соответствии с фактическими производственными требованиями.

В4: Какие материалы подходят для высокотемпературных светильников?
Распространенные материалы включают 310S, 1.4848, 1.4849, 1.4852 и другие жаропрочные сплавы.

Заключение
Выбор правильного приспособления для термообработки требует большего, чем просто выбор корзины, подноса или стойки.

Приспособление должно быть спроектировано с учетом всей рабочей среды:

Условия печи
Требования к компонентам
Температура
Метод загрузки
Материальное исполнение

Правильно выбранное приспособление может повысить эффективность производства, снизить риски деформации и обеспечить более длительный срок службы.
FH® Alloy предлагает индивидуальные приспособления для термообработки для промышленных заказчиков, которым требуются надежные решения для высокотемпературных печей.
