Какую отливку из жаропрочной стали следует выбрать для работы в экстремальных температурах?

В секторах промышленной термообработки и энергетического оборудования отливки из жаропрочной стали серии с высоким содержанием хрома и никеля (Cr25Ni20) демонстрируют превосходное сопротивление ползучести и стабильность к окислению по сравнению с отливками серии со средним содержанием хрома и низким содержанием никеля (Cr18Ni8) при работе в устойчивых средах выше 1100°С . Для критически важных компонентов, таких как печные ролики, радиационные трубы и приспособления для термообработки, работающие за пределами 1000°С Выбор материалов из никелевых сплавов с высоким содержанием хрома может продлить срок службы компонентов за счет от 30% до 50% , что значительно снижает частоту незапланированных простоев и затраты на техническое обслуживание.

Различия в техническом позиционировании двух основных направлений Жаростойкие стальные отливки

Отливки из жаропрочной стали можно разделить на две основные ветви в зависимости от системы сплавов: аустенитные стали со средним содержанием хрома и аустенитные стали с высоким содержанием хрома и никеля. Каждый из них имеет применимые сценарии в рамках от 650°С до 1200°С температурный диапазон, при этом различия в сердечнике проявляются в соотношениях составов сплавов, микроструктурной стабильности и кривых ухудшения механических характеристик при высоких температурах.

Среднехромистая и низконикелевая серия: экономичные высокотемпературные решения

Типичные марки, такие как серия Cr18Ni8, контролируют содержание хрома в пределах от 16% до 20% и содержание никеля примерно от 8% до 12% . Эта система поддерживает прочность конструкции в от 650°С до 950°С диапазон за счет упрочнения твердого раствора и ограниченного выделения карбидов. Его преимущества включают контролируемые затраты на сырье и более широкие окна процесса литья, что делает его пригодным для массового производства относительно простых печных плит, лотков и низкотемпературных секционных печных роликов.

Однако, когда рабочая температура превышает 1000°С Стабильность аустенитной матрицы среднехромистых и низконикелевых отливок снижается с ускорением выделения σ-фазы и хрупких карбидов. Это приводит к снижению выносливости при высоких температурах. более 40% от начальных значений после 500 часов . Следовательно, этот материал лучше подходит для прерывистой работы, больших колебаний температуры или преимущественно условий работы при средних и низких температурах.

Серия из высокохромистого никеля: контрольные показатели производительности при экстремально высоких температурах

Представлены системами сплавов Х25Н20, содержание хрома повышено до от 24% до 28% , содержание никеля достигает от 18% до 22% , с незначительными добавками ниобия и вольфрама для контроля морфологии карбидов. Высокое содержание хрома обеспечивает образование плотной Композитные оксидные пленки Cr₂O₃-Al₂O₃ на поверхностях, со скоростью роста в 1100°С только воздушная среда одна треть отливки среднехромистой серии.

Высокое содержание никеля значительно повышает стабильность аустенитной фазы при повышенных температурах, подавляя выделение σ-фазы и обеспечивая срок службы отливки при ползучести, превышающий 10 000 часов под 1050°С при напряжении 100 МПа условия. Этот материал является предпочтительным выбором для радиационных труб печей непрерывного отжига, крыльчаток вентиляторов печей цементации и компонентов футеровки промышленных печей, работающих при 1200°С .

Сравнительный анализ ключевых показателей эффективности

Чтобы количественно оценить различия в характеристиках этих двух материалов в реальных условиях работы, проводятся систематические сравнения по четырем параметрам: стойкость к окислению, жаропрочность, коррозионная стойкость и технологическая адаптируемость.

Стойкость к окислению: решающий фактор для срока службы при высоких температурах

Основными видами разрушения отливок из жаропрочной стали в условиях высокотемпературного воздуха являются растрескивание оксидной окалины и истончение подложки. Данные испытаний изохронного окисления ASTM G54 показывают, что после 200 часов непрерывного воздействия на воздухе при температуре 1100°С. Отливки из серии никеля с высоким содержанием хрома сохраняют толщину оксидной пленки между от 12 до 18 микрометров , в то время как на отливках серий со средним содержанием хрома и низким содержанием никеля образуются оксидные пленки, достигающие от 35 до 50 микрометров с явным наслаиванием и растрескиванием.

Механизм формирования плотной оксидной пленки заключается в преимущественном формировании непрерывных слоев Cr₂O₃, что обеспечивается высоким содержанием хрома, в то время как никелевые элементы уменьшают межфазное напряжение между оксидной пленкой и подложкой, сводя к минимуму отслоение пленки во время термоциклирования. Для приспособлений для термообработки, испытывающих частые циклы нагрева и охлаждения, эта характеристика может снизить скорость потери веса при окислении за счет более 60% .

Высокотемпературная ползучесть и долговечность: количественная оценка несущей способности

Ползучесть представляет собой наиболее опасный вид разрушения отливок из жаропрочной стали в условиях длительной высокотемпературной нагрузки. Стандартные испытания на выносливость GB/T 2039 демонстрируют:

• Под 900°С/80 МПа условиях оба материала превышают 50 000 часов время разрыва с минимальным отклонением производительности;
• Под 1050°С/60МПа В условиях среднехромистой и низконикелевой серии время разрушения отливок снижается примерно до 8000 часов , в то время как отливки из серии никеля с высоким содержанием хрома сохраняют более 25 000 часов ;
• В 1100°С , предел прочности отливок серий со средним содержанием хрома и низким содержанием никеля становится недостаточным для инженерных применений, тогда как отливки серий с высоким содержанием хрома и никеля достигают 15 000 часов срок службы до разрыва 40МПа стресс.

Такое количественное расхождение данных напрямую определяет границы выбора материалов для ответственных несущих компонентов, таких как радиационные трубы и консольные печные ролики.

Микроструктурная эволюция и различия в механизмах разрушения

Высокотемпературные характеристики отливки из жаропрочной стали зависит не только от состава сплава, но и находится под сильным влиянием микроструктурной эволюции в ходе длительной эксплуатации. Поведение фазовых превращений этих двух материалов в одинаковых температурных диапазонах демонстрирует фундаментальные различия.

Среднехромистая и низконикелевая серия: карбидное укрупнение и σ-фазовая хрупкость

В рамках от 650°С до 900°С В температурном диапазоне карбиды типа M₂₃C₆ в отливках серий со средним содержанием хрома и низким содержанием никеля непрерывно выделяются вдоль границ аустенитных зерен, постепенно укрупняясь с увеличением срока службы. Объемная доля карбидов на границах зерен может достигать от 3% до 5% после 1000 часов , что сильно ослабляет сцепление границ зерен.

Что еще более важно, обогащение хромом и железом в областях границ зерен легко приводит к образованию хрупких σ-фаза (интерметаллическое соединение FeCr) . Со значениями твердости между ВН от 900 до 1100 , σ-фаза, распределенная в сетчатых конфигурациях вдоль границ зерен, может снизить ударную вязкость при комнатной температуре за счет более 70% , одновременно ухудшая высокотемпературную пластичность. Для компонентов печи, подвергающихся тепловому и механическому удару, охрупчивание фазы σ представляет собой основное узкое место, ограничивающее срок службы.

Серия «Высокохромистый никель»: стабильная аустенитная матрица и контролируемые фазы выделения

Высокое содержание никеля расширяет поле аустенитной фазы в область более низких температур, существенно подавляя кинетику образования σ-фазы. В отливках Х25Н20 даже после 10 000 часов из 1050°C обслуживания, объемные доли σ-фазы остаются контролируемыми ниже 0,5% .

Первичными упрочняющими фазами в этой системе являются карбонитриды NbC или M(C,N)-типа, характеризующиеся мелким размером частиц ( от 50 до 200 нанометров ), равномерное распределение и механизмы дисперсионного упрочнения, которые повышают жаропрочность при значительно более низких скоростях огрубления, чем M₂C₆. В сочетании с соответствующей обработкой раствором ( Выдержка от 1150°C до 1200°C от 2 до 4 часов с последующей закалкой в воде. ), отливки достигают оптимального распределения карбидов с самого начала эксплуатации, что замедляет ухудшение характеристик.

Сценарии промышленного применения и рекомендации по выбору

На основании описанных выше различий в характеристиках границы применения этих двух типов отливок из жаропрочной стали в промышленном оборудовании стали относительно ясными. Решения по выбору должны всесторонне оценивать рабочую температуру, характеристики нагрузки, частоту термоциклирования и ожидаемые требования к сроку службы.

Типичный сравнительный пример применения приспособлений для термообработки

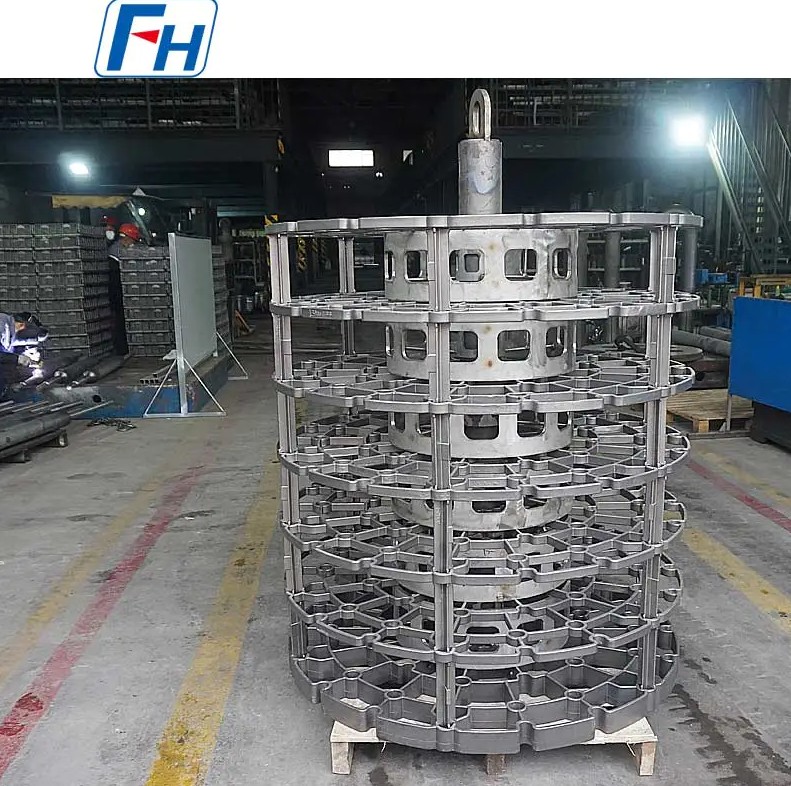

Рассмотрим лотки и стойки на линиях цементации автомобильных зубчатых колес: Атмосфера цементации 930°C Серия светильников со средним содержанием хрома и низким содержанием никеля обеспечивает срок службы примерно от 8 до 12 месяцев , с основными видами разрушения, включающими деформацию коробления и растрескивание из-за окисления границ зерен. При переходе на материалы высокохромистого никелевого ряда сроки службы в идентичных условиях увеличиваются до от 18 до 24 месяцев , при этом сокращения деформаций превышают 40% .

Хотя отливки из серии высокохромистого никеля требуют более высоких первоначальных затрат на закупку, комплексные расчеты, включающие частоту замены, потери из-за простоя и расходы на техническое обслуживание, показывают, что их общие затраты в течение жизненного цикла фактически сокращаются на 25–35 % . Это экономическое преимущество становится особенно очевидным для непрерывно действующих автоматизированных производственных линий термообработки.

Основы контроля качества и проверки производительности

Независимо от выбора материала, реализация характеристик отливок из жаропрочной стали зависит от строгой системы контроля качества. Следующие элементы проверки представляют собой критические звенья, обеспечивающие соответствие отливок проектным требованиям к условиям эксплуатации.

Химический состав и металлографическое исследование

Спектроскопический анализ гарантирует, что отклонения основных элементов, таких как хром, никель и углерод, контролируются в пределах ±0,5% , с добавками микроэлементов, таких как ниобий и вольфрам, которые точно поддерживаются на уровне ±0,1% . Металлографическая экспертиза направлена на:

• Зернистость аустенита (обычно требующая от 3 до 6 класса );
• Морфология распределения карбидов и объемные доли;
• Наличие усадочной пористости отливки, чрезмерных включений и других дефектов.

Проверочные испытания при высоких температурах

Помимо обычных испытаний на растяжение при комнатной температуре, необходимо дополнить следующие элементы проверки при высокой температуре:

1. Высокотемпературное кратковременное испытание на растяжение (целевые температурные точки: 800°С, 950°С, 1050°С ), измерение кривых предела текучести и деградации прочности на разрыв;
2. Испытание на выносливость (выполняется в соответствии с GB/T 2039 или ASTM E139), получение данных о времени разрушения при заданных температурах и уровнях нагрузки;
3. Испытание на изохронное окисление ( от 800°С до 1100°С , взвешивая каждый 50 часов ), построение кинетических кривых окисления и расчет констант скорости окисления.

Для ответственных несущих компонентов рекомендуется увеличить долю выборки на от 10% до 20% для неразрушающего контроля (радиографического или ультразвукового), гарантируя, что размеры внутренних дефектов не превышают 5% из wall thickness.

Тенденции развития технологий и рекомендации по выбору материалов

По мере развития промышленных печей в сторону более высоких температур, продолжительных непрерывных циклов эксплуатации и более сложных атмосферных условий технология литья жаропрочных сталей демонстрирует следующие тенденции развития:

• Микролегирование Дизайн : Добавление микроэлементов редкоземельных элементов (таких как Ce, La) в базовые составы Cr25Ni20 может дополнительно улучшить структуру зерен оксидной пленки, снижая 1100°С скорости окисления дополнительным от 15% до 20% ;
• Направленная кристаллизация и мелкозернистое литье : Контроль направления затвердевания и скорости охлаждения для устранения столбчатой сегрегации кристаллов, повышения прочности при высоких температурах за счет более 20% ;
• Композитное защитное покрытие Synergy : Нанесение покрытий из алюминида или MCrAlY на литейные поверхности для создания двухслойных защитных систем с подложками из никелевого сплава с высоким содержанием хрома, что позволяет достичь предельных температур эксплуатации. 1250°С .

Для конечных пользователей решения о выборе материалов должны выходить за рамки рамок сравнения единой стоимости и устанавливать модели оценки, ориентированные на общая стоимость жизненного цикла (LCC) . Когда рабочая температура превышает 1000°С или годовые часы работы превышают 6000 часов , комплексные преимущества экономической эффективности серии с высоким содержанием хрома и никеля. отливки из жаропрочной стали становятся полностью очевидными, представляя собой рациональный выбор для обеспечения стабильной работы оборудования в течение длительного цикла.
