Как выбрать вакуумную печь Инструменты для термообработки ? Руководство по подбору материалов и процессов
Вакуумная печь приспособления/инструменты для термообработки представляют собой специализированные вспомогательные системы, используемые в таких процессах, как вакуумная термообработка, вакуумная пайка и вакуумное спекание. Они работают в уникальной среде чрезвычайно низкого давления (даже сверхвысокого вакуума) и высоких температур, а принципы конструкции принципиально отличаются от принципов конструкции печей с атмосферным или атмосферным контролем.
Основные требования: Поддерживать стабильность в условиях высокотемпературного вакуума, не испаряя и не загрязняя заготовку и камеру печи, обеспечивая при этом равномерный нагрев.
I. Основные характеристики и серьезные проблемы
1. Чрезвычайно низкая волатильность (основное требование): приспособление для печи материал должен иметь чрезвычайно низкое давление пара при высоких температурах и высоком вакууме. Любые летучие вещества будут непосредственно загрязнять чистую среду печи, конденсироваться на холодных стенках (обычно рубашках с водяным охлаждением), нарушать целостность вакуума и могут откладываться на поверхностях деталей, что может привести к отбраковке продукта (например, влияя на качество пайки, ухудшая свойства суперсплава).
2. Превосходная прочность на ползучесть при высоких температурах: Вакуумная печьs are often used for high-value workpieces (e.g., aerospace components, tooling, dies) at very high temperatures (up to 1300°C or even above 2200°C). Светильники должны выдерживать нагрузки при этих температурах в течение длительного времени без значительной деформации.
3. Превосходная химическая стабильность и чистота: material itself should be highly pure, free of low-melting-point impurities (e.g., zinc, cadmium, lead). Surfaces must be clean, free of oils, moisture, and oxide residues, as these substances can volatilize intensely under vacuum.
4. Высокие характеристики теплового излучения: В вакууме передача тепла почти полностью зависит от излучения. Поэтому состояние поверхности (коэффициент излучения) материала приспособления и его конструкция имеют решающее значение для достижения равномерного нагрева заготовки.
5. Согласованный коэффициент теплового расширения (CTE): difference in thermal expansion between the fixture and workpiece during heating and cooling generates stress, which can lead to workpiece distortion or fixture damage.
II. Выбор основного материала
choice of material for vacuum furnace приспособления для термообработки является основой их дизайна и определяет успех или неудачу процесса.
1. Графит:
- Преимущества:
- Исключительная жаропрочность: прочность увеличивается при высоких температурах (>1000°C).
- Хорошая устойчивость к термическому удару.
- Низкий коэффициент теплового расширения, обеспечивающий стабильность размеров.
- Легко обрабатывается, придавая сложные формы.
- Сравнительно низкая стоимость.
- Недостатки:
- Энергично горит в окислительной атмосфере или на воздухе, поэтому использование ограничивается вакуумом или средой чистого инертного газа.
- Является пористым материалом и может поглощать газы и влагу, требуя тщательного пропекания.
- Углерод может диффундировать в определенные детали (например, суперсплавы, нержавеющую сталь), вызывая «науглероживание», которое изменяет свойства материала (иногда желательно, но часто вредно).
- Приложения: Широко используется при вакуумном спекании (твердые сплавы, керамика), высокотемпературной вакуумной термообработке (>1100°C), обработке композитных материалов C/C.
2. Молибден и вольфрам:
- Преимущества:
- Чрезвычайно высокие температуры плавления (Mo: 2620°C; W: 3420°C), отличная жаропрочность.
- Чрезвычайно низкое давление пара, очень чистый.
- Хорошая электро- и теплопроводность.
- Недостатки:
- Дорого.
- Высоко склонен к окислению при высоких температурах (с образованием летучих оксидов), применим только в вакууме или инертном газе высокой чистоты.
- Хрупкий, трудно обрабатывается.
- Относительно низкий КТР, требующий тщательного согласования с заготовкой.
- Приложения: Опорные компоненты, нагревательные элементы и теплозащитные экраны для высокотемпературной вакуумной термообработки, выращивания монокристаллов и высокотемпературной пайки.
3. Сплавы тугоплавких металлов (например, TZM: сплав титана-циркония-молибдена):
- Обеспечивает улучшенную температуру рекристаллизации и жаропрочность по сравнению с чистым молибденом, имеет превосходные характеристики, но более высокую стоимость.
4. Керамика:
- Общие типы: Оксид алюминия (Al₂O₃), цирконий (ZrO₂), нитрид бора (BN), карбид кремния (SiC).
- Преимущества:
- Чрезвычайная химическая инертность, практически не реагирует с любыми заготовками.
- Никакого испарения, никакого загрязнения, обеспечивая высочайшую чистоту.
- Стабильность формы при высоких температурах.
- Недостатки:
- Хрупкая, относительно плохая стойкость к термическому удару (за исключением BN и некоторых марок SiC).
- Высокая стоимость механической обработки, сложность изготовления сложных конструкций.
- Приложения: Для применений, требующих высочайшей чистоты, например, в полупроводниковой промышленности, вакуумной термообработке или пайке авиационных титановых сплавов и суперсплавов.
5. Суперсплавы (например, Inconel 600/601/617, Haynes 230):
- Используется в вакуумном диапазоне средних и низких температур (<1150°C). Плотная чешуйка хрома, образующаяся на их поверхности, относительно стабильна в вакууме, и они обладают высокой прочностью, что позволяет создавать сложные структуры.
- Более низкая стоимость, чем у молибдена и вольфрама.
III. Основные типы и ключевые моменты конструкции

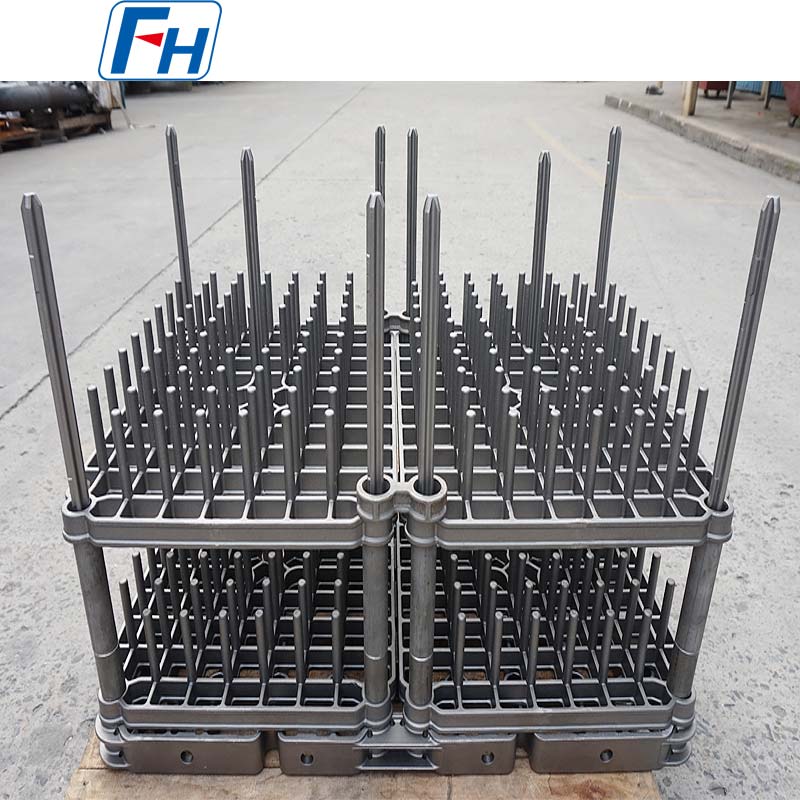

1. Тип несущего элемента общего назначения:
- Графитовые/молибденовые пластины, лодки: для перевозки сыпучих или мелких деталей.
- Ключевые моменты конструкции: Легкая конструкция для уменьшения тепловой массы; прорези или стояки внизу для увеличения площади излучающей поверхности.
2. Специальные приспособления и формы:
- Приспособления/инструменты для вакуумной пайки : Изготовлены с высокой точностью из графита или керамики для точной сборки деталей. При проектировании необходимо учитывать пути потока припоя, поддержание капиллярного зазора и избегать застревания из-за несоответствия КТР.
- Антиискажающие приспособления / Инструменты : Для крупных тонкостенных компонентов (например, корпусов), изготовленных из графита или суперсплавов, для обеспечения поддержки или ограничения в ключевых местах.
3. Нагревательные элементы и тепловые экраны (хотя они и не являются прямыми креплениями, они являются важными компонентами системы):
- Материалы: Графит, молибден, вольфрам.
- Роль: Определить однородность температуры печи. Их конструкция и расположение напрямую влияют на нагрев заготовки.
IV. Лучшие практики проектирования
1. Радиационная конструкция «черного тела»: Оптимизируйте форму приспособления, чтобы сформировать полость, способствующую равномерному излучению. Примеры включают использование перфорированных теплозащитных экранов или создание многослойных отражающих структур.
2. Минимизируйте зону контакта: Используйте точечный, линейный контакт или контакт небольшой площади, чтобы уменьшить локальные градиенты температуры, вызванные теплопроводностью, и предотвратить склеивание/сварку между заготовкой и приспособлением.
3. Конструкция «Термальная спичка»: Для многослойных сборок (например, паяных компонентов) тщательно рассчитайте последовательность теплового расширения каждого слоя материала и спроектируйте конструкции, которые допускают свободное расширение или имеют возможности компенсации.
4. Тщательная предварительная подготовка: Все приспособления (особенно графитовые и молибденовые) перед первым использованием должны пройти длительную высокотемпературную вакуумную сушку (выше температуры процесса) для удаления адсорбированных газов и примесей.
5. Специальные приспособления для специального использования: Избегайте перекрестного загрязнения, не смешивая приспособления. Например, приспособления, используемые для титановых сплавов, никогда не должны использоваться для суперсплавов, чтобы предотвратить вредные интерметаллические реакции (например, между Ti и Al).
V. Использование, обслуживание и безопасность
1. Строгая очистка: Светильники необходимо очищать ультразвуком с использованием растворителей, таких как безводный этанол или ацетон, до и после использования, с последующей полной сушкой.
2. Обращайтесь с осторожностью: Графитовые и керамические светильники очень хрупкие и требуют крайне осторожного обращения.
3. Регулярный осмотр: Проверьте графитовые детали на наличие трещин и сколов; осмотреть металлические детали на предмет окисления и деформации.
4. Контроль атмосферы: Обеспечьте чистоту и сухость технологической атмосферы (например, аргона высокой чистоты), чтобы защитить приспособления от случайного окисления.
5. Безопасность прежде всего: Строго запрещается подвергать графитовые светильники воздействию воздуха или атмосферы, богатой кислородом, при высоких температурах из-за опасности взрыва и возгорания.
Резюме
Вакуумная печь fixtures / Инструменты являются критически важным интерфейсом, соединяющим технологическую среду сверхвысокой чистоты с высокопроизводительной продукцией. Они являются не просто физическими опорами, но и хранителями чистоты процесса, формирующими тепловое поле и гарантами точности детали.
core logic for their selection and design is: To make a trade-off among graphite (economical, high-temperature), refractory metals (very high temperature, high purity), ceramics (ultra-clean, inert), and special alloys (complex structures, medium temperature), based on process temperature, workpiece material (carbon sensitivity), and cleanliness requirements.
Инвестирование в правильно спроектированное и поддерживаемое приспособления для вакуумной печи является необходимой предпосылкой для обеспечения успеха термообработки с высокой добавленной стоимостью в таких областях, как аэрокосмическая промышленность, производство полупроводников и производство режущих инструментов премиум-класса. Это представляет собой глубокое понимание и владение ограничениями материалов и процессов.
